BC-9系列4K云台摄像机 配备1“ CMOS Sensor
产品概述
BOLIN首款搭载1“ CMOS图像传感器的4K 云台摄像机旨在拍摄无与伦比的高质量4K视频。
该摄像机支持如此大的图像传感器，以紧凑的尺寸提供了最高的图像质量，为任何拍摄场景提供了令人惊叹的细节和卓越的图像效果。 它不仅可以在4K30中获得出色的广播质量的超高分辨率彩色图像，并具有出色的低照灵敏度，也可以在高达1080p60帧率下拍摄高运动素材，最适合拍摄快速移动目标。
这款具有HDBaseT和光纤视频输出选项的4K分辨率摄像机在同类型产品中表现最佳，适用于中、大型远程工作室，电视新闻室，会议室，运动场，现场体育和活动，教育环境以及公司，教堂，医疗保健， 大型礼堂，法庭，政府和教育环境。
-
Sony 4K机芯–高质量图像的来源
■ 搭载Sony 4K机芯。
■ 1.0”图像传感器可拍摄高达4K分辨率的图像，并具有出色的灵敏度，极低的噪点和丰富的自然色彩。
■ 行业标准的成像，镜头，颜色，清晰度，图像细节-来自索尼。
■ 索尼广播级DNA，包括图像参数设置，黑电平，色彩矩阵，True WDR，ND滤镜等。■ 搭载Sony 4K机芯。
■ 1.0”图像传感器可拍摄高达4K分辨率的图像，并具有出色的灵敏度，极低的噪点和丰富的自然色彩。
■ 行业标准的成像，镜头，颜色，清晰度，图像细节-来自索尼。
■ 索尼广播级DNA，包括图像参数设置，黑电平，色彩矩阵，True WDR，ND滤镜等。 -
1.0“ 英寸CMOS图像传感器-越大越好
■ 搭载大型背照式1“ 英寸Exmor R CMOS传感器，有效像素为14.2M，BOLIN 9系列 4K 云台摄像机可在4K30中以出色的低光灵敏度产生出色的广播质量彩色图像。
■ 可以在1080p60帧率下拍摄高运动素材，最适合捕捉快速移动目标。
■ 全面的图像参数设置，例如黑电平，色彩矩阵，Tally灯和Genlock，适用于专业应用。
■ 摄像机也可以在23.98p / ... 展开全部■ 搭载大型背照式1“ 英寸Exmor R CMOS传感器，有效像素为14.2M，BOLIN 9系列 4K 云台摄像机可在4K30中以出色的低光灵敏度产生出色的广播质量彩色图像。
■ 可以在1080p60帧率下拍摄高运动素材，最适合捕捉快速移动目标。
■ 全面的图像参数设置，例如黑电平，色彩矩阵，Tally灯和Genlock，适用于专业应用。
■ 摄像机也可以在23.98p / 24p模式下进行电影视频制作。 -
变焦能力
■ 采用SRZ（清晰影像）技术结合高品质12倍光学变焦镜头可提供18倍（4K）或24倍（HD）变焦范围，而不会影响图像细节。
■ 倍率镜模式可提供2倍强大的变焦，结合SRZ技术最大可达48倍变焦（HD）。
■ 凭借F2.8的恒定光圈，出色的低照灵敏度，该摄像机可以在直播厅和剧院等弱光条件下拍摄低噪点彩色视频图像。■ 采用SRZ（清晰影像）技术结合高品质12倍光学变焦镜头可提供18倍（4K）或24倍（HD）变焦范围，而不会影响图像细节。
■ 倍率镜模式可提供2倍强大的变焦，结合SRZ技术最大可达48倍变焦（HD）。
■ 凭借F2.8的恒定光圈，出色的低照灵敏度，该摄像机可以在直播厅和剧院等弱光条件下拍摄低噪点彩色视频图像。 -
FPGA视频处理引擎
■ Bolin 9系列4K PTZ摄像机配备了基于XILINX ZYNQ平台的单芯片FPGA +ARM®处理器，支持最高4K全视频无损图像格式。
■ FPGA工程通过模块化设计，灵活的视频接口以及可扩展和可升级到12G-SDI的能力，为24*7操作提供稳定的图像处理。
■ 该芯片还支持基于定制数据流加速的AI引擎，具有低延迟和高达92％的计算效率。 ... 展开全部■ Bolin 9系列4K PTZ摄像机配备了基于XILINX ZYNQ平台的单芯片FPGA +ARM®处理器，支持最高4K全视频无损图像格式。
■ FPGA工程通过模块化设计，灵活的视频接口以及可扩展和可升级到12G-SDI的能力，为24*7操作提供稳定的图像处理。
■ 该芯片还支持基于定制数据流加速的AI引擎，具有低延迟和高达92％的计算效率。 这将有利于未来的AI功能，例如自动跟踪和第三方嵌入式系统开发（例如NDI-On-Chip），而无需进行任何硬件修改。 -
出色的广播级图像质量
■ 当涉及到广播，后期制作和专业AV的严格要求时，我们的9系列4K PTZ摄像机可用作理想的视频源。
■ Bolin先进的FPGA视频处理技术可提供具有低抖动SDI信号的最高质量 10-bit视频，从而有助于补偿更长的电缆传输距离，而不会损失任何信号完整性。
■ 带SDI的Bolin 9系列4K PTZ摄像机支持各种FHD格式和高达3840x2160 UHD分辨率。■ 当涉及到广播，后期制作和专业AV的严格要求时，我们的9系列4K PTZ摄像机可用作理想的视频源。
■ Bolin先进的FPGA视频处理技术可提供具有低抖动SDI信号的最高质量 10-bit视频，从而有助于补偿更长的电缆传输距离，而不会损失任何信号完整性。
■ 带SDI的Bolin 9系列4K PTZ摄像机支持各种FHD格式和高达3840x2160 UHD分辨率。 -
搭载SRT协议
在公共互联网上传输高质量、安全、低延迟的视频。SRT通过安全的流和轻松的防火墙穿透来优化不可预测的网络中的流媒体性能，在不稳定的网络上提供最优质的实时视频。
■ 高质量的视频图像
■ 低延迟
■ 安全的端到端传输
■ 互联网传输
■ 开源
有关 SRT 和 SRT 技术数据的更多信息，请访问 展开全部在公共互联网上传输高质量、安全、低延迟的视频。SRT通过安全的流和轻松的防火墙穿透来优化不可预测的网络中的流媒体性能，在不稳定的网络上提供最优质的实时视频。
■ 高质量的视频图像
■ 低延迟
■ 安全的端到端传输
■ 互联网传输
■ 开源
有关 SRT 和 SRT 技术数据的更多信息，请访问 SRT联盟官网 -
4K IP图像–远程控制和查看
■ 通过IP使用Web浏览器网络远程查看流畅，稳定的视频流（高达2160p30）以及音频。
■ 支持用于在线视频和实时流的RTSP，RTMP。
■ 跨浏览器兼容性 - HTML5无需插件即可支持 Edge、Chrome、Firefox 和 Safari 浏览器。
■ 通过Visca Over IP协议进行全功能云台摄像机IP控制。
■ ... 展开全部■ 通过IP使用Web浏览器网络远程查看流畅，稳定的视频流（高达2160p30）以及音频。
■ 支持用于在线视频和实时流的RTSP，RTMP。
■ 跨浏览器兼容性 - HTML5无需插件即可支持 Edge、Chrome、Firefox 和 Safari 浏览器。
■ 通过Visca Over IP协议进行全功能云台摄像机IP控制。
■ 兼容流行的VMS集成-ONVIF（100％通过Onvif测试工具），用于IP视频控制，记录和管理。 -
真双路输出-基带和IP视频
■ Bolin 9系列真双输出摄像机以Sony机芯为核心，提供同步的6G / 3G-SDI广播质量视频，无延迟，并使用最新的H.264 / 265视频压缩实现4K IP视频输出，从而实现实时流传输和可远程管理。
■ 它是真双输出，支持1080i SDI分辨率和2160p / 1080p IP分辨率。 SDI视频和IP视频可以独立设置。
■ 6G / 3G-SDI视频支持高达2160p30、1080p60、1080i59.94，和高达4K / 30的IP视频分辨率。■ Bolin 9系列真双输出摄像机以Sony机芯为核心，提供同步的6G / 3G-SDI广播质量视频，无延迟，并使用最新的H.264 / 265视频压缩实现4K IP视频输出，从而实现实时流传输和可远程管理。
■ 它是真双输出，支持1080i SDI分辨率和2160p / 1080p IP分辨率。 SDI视频和IP视频可以独立设置。
■ 6G / 3G-SDI视频支持高达2160p30、1080p60、1080i59.94，和高达4K / 30的IP视频分辨率。 -
OIS-光学防抖
■ 内置的OIS光学图像稳定器功能消除了由低频振动引起的模糊，晃动图像的影响。
■ 对于室内结构的振动很有用，例如人们走路，关门等。
■ 稳定的变焦与图像防抖相结合，可提高图像质量。■ 内置的OIS光学图像稳定器功能消除了由低频振动引起的模糊，晃动图像的影响。
■ 对于室内结构的振动很有用，例如人们走路，关门等。
■ 稳定的变焦与图像防抖相结合，可提高图像质量。 -
多功能视频输出
■ 多功能视频输出：在专业广播和音视频环境中具有多种视频输出灵活选择。
■ 主4K HDMI，6G-SDIx2和双链路3G-SDI（x2）。 IP流和RTMP实时流。 HDBaseT和光学6G-SDI视频输出卡（可选）。■ 多功能视频输出：在专业广播和音视频环境中具有多种视频输出灵活选择。
■ 主4K HDMI，6G-SDIx2和双链路3G-SDI（x2）。 IP流和RTMP实时流。 HDBaseT和光学6G-SDI视频输出卡（可选）。 -
视频输出扩展卡
两种可选的视频输出方法： ■ HDBaseT，可通过一根长达80-100米的CAT6电缆传输4K HDMI，摄像头电源，RS232 / 422控制，IR控制，IP流，音频。
■ 6G-SDI光纤输出可与所有标准SFP光纤设备和光纤基础设施配合使用，从而可以在极长的距离上进行高质量的图像传输。两种可选的视频输出方法： ■ HDBaseT，可通过一根长达80-100米的CAT6电缆传输4K HDMI，摄像头电源，RS232 / 422控制，IR控制，IP流，音频。
■ 6G-SDI光纤输出可与所有标准SFP光纤设备和光纤基础设施配合使用，从而可以在极长的距离上进行高质量的图像传输。 -
摄像机的控制方式
■ Bolin 9系列云台摄像机提供多种控制方法：串行端口RS232，RS422 / 485、IP、HDBaseT一根电缆进行控制。 支持VISCA、Pelco、VISCA over IP、ONVIF IP协议。 为您提供了本地控制和远程控制功能，而没有距离限制。
■ Bolin 9系列云台摄像机提供多种控制方法：串行端口RS232，RS422 / 485、IP、HDBaseT一根电缆进行控制。 支持VISCA、Pelco、VISCA over IP、ONVIF IP协议。 为您提供了本地控制和远程控制功能，而没有距离限制。
-
易于灵活安装
■ 在各种环境中安装都得到了简化：RJ45 RS232 / 422控制端口提供了方便的接线。
■ PoE（IEEE802.3bt）和 POH（Power over HDBaseT）以减少布线成本。
■ 支持吊装、壁装和三脚架安装，产品具有图像翻转功能。■ 在各种环境中安装都得到了简化：RJ45 RS232 / 422控制端口提供了方便的接线。
■ PoE（IEEE802.3bt）和 POH（Power over HDBaseT）以减少布线成本。
■ 支持吊装、壁装和三脚架安装，产品具有图像翻转功能。 -
转动很重要
■ Bolin 9系列云台摄像机极其安静，平滑的平移/倾斜的转动，结合增强的自适应变焦和超慢速控制，可提供准确有效的操作体验。
■ 轨迹记录，可以存储一系列摄像机移动，以便即时调用。
■ 图像配置预设-使用预设和快速访问操作恢复图像参数设置。■ Bolin 9系列云台摄像机极其安静，平滑的平移/倾斜的转动，结合增强的自适应变焦和超慢速控制，可提供准确有效的操作体验。
■ 轨迹记录，可以存储一系列摄像机移动，以便即时调用。
■ 图像配置预设-使用预设和快速访问操作恢复图像参数设置。
主要特点
功能特性
- 视频输出可同时输出4K HDMI1.4、6G-SDI / 3G-SDI，4K IP流。 可选HDBaseT和光学6G-SDI扩展视频卡
- 超高分辨率FHD 1080p60帧率图像9系列是Bolin的首款4K 云台摄像机，搭载1“英寸 CMOS图像传感器，可在4K30中提供出色的广播质量的超高清彩色图像，具有出色的低照灵敏度，可以在高达 1080p60帧率下拍摄高运动素材，最适合捕捉快速移动目标
- 全分辨率帧率和电影图片分辨率最高支持4K（2160P/29.97/23.98）、1080p60/59.94、1080i59.94;摄像机还可以在电影24p模式下运行，以获得丰富的电影画面
- 广播级运用黑电平，色彩矩阵，轨迹记忆，ND滤镜和全面的图像参数设置以及tally灯，适合广播使用和Pro AV应用。
- 行业标准和兼容性SDI：符合SMPTE的广播和ProAV工作流程标准。 HDMI：提供HDMI视频接口可简化与兼容视频会议系统，高清视频监视器/显示器可直接连接。
- 永远保持最新通过 USB 和 IP 接口更新固件版本，不断改进相机功能和性能，甚至用于定制功能升级。
- 本地存储使用高达128GB的TF卡进行本地存储。可以通过IP从远程站点还原和查看事件的压缩视频（未激活）。
- 音频嵌入视频输出具备音频输入功能，音频嵌入SDI和HDMI输出以及通过网络的双向音频IP流。
产品图示
音频输入/输出，3.5mm音频输入和输出
本地存储（未激活）
红外地址选择
红外接收器
USB2.0（仅限固件升级）
RS232控制接口
RS422/485控制接口
网口（IP输出接口, POE）
视频格式选择旋钮
电源输入DC 12V
拨码开关
HDMI1.4（4K）视频输出
辅HDMI视频输出（暂时不可用，用于将来的人工智能自动跟踪视频输出）
6G-SDI视频输出 / 双链路3G-SDI视频输出
6G-SDI视频输出 / 双链路3G-SDI视频输出
视频输出扩展插槽； 可选购HDBaseT和6G-SDI光纤扩展卡
BNC输出（用于GenLock）

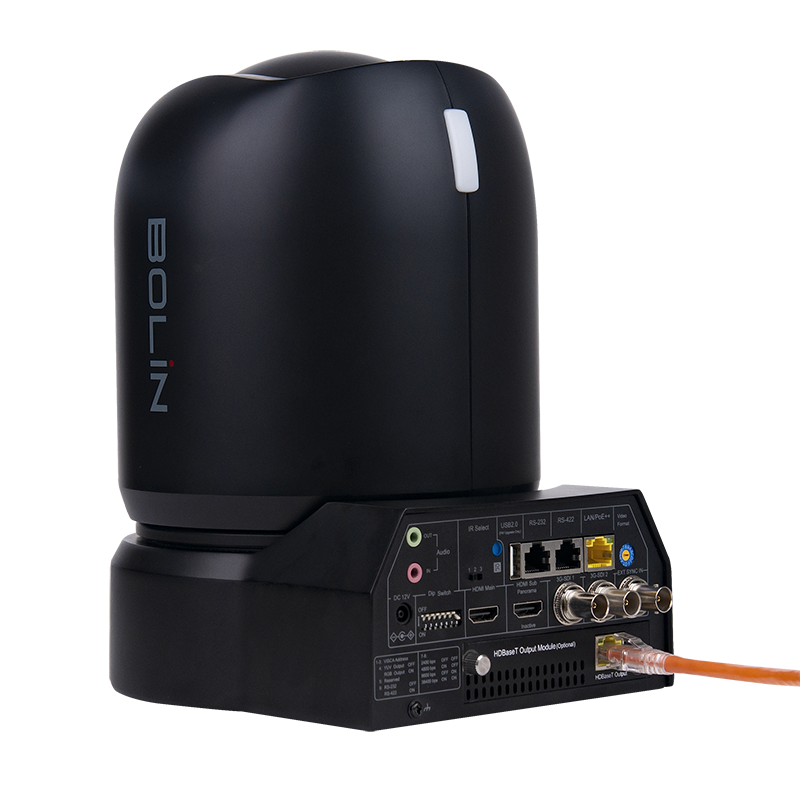

HDBaseT视频输出卡（选购）。通过一根CAT5e / 6A网线，HDBaseT接口可提供摄像机电源、4K视频信号、RS232/422和红外控制信号、音频。可传输距离80-100米

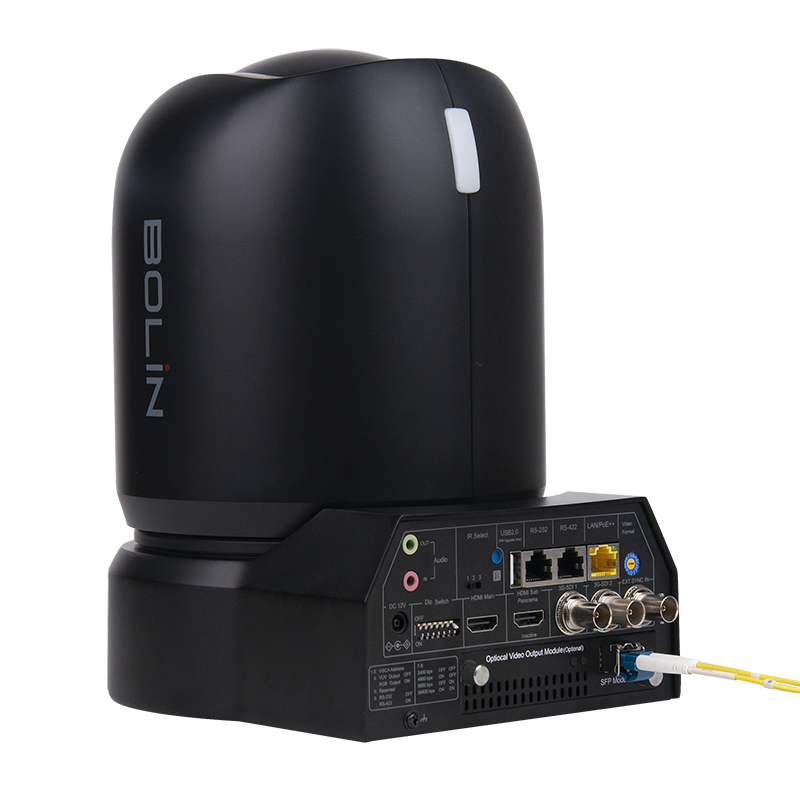

SDI光纤视频输出卡（可选），符合MSA SFP +SFF-8402规范
背面 Tally 灯
规格参数
| 成像器件 | 1英寸CMOS传感器，总有效像素：1420万像素 |
| 镜头 | 光学变焦12倍，数码变焦12倍，F = 9.3（W）~111.6mm（T） |
| 分辨率 | 3840x2160 |
| 电视线（TVL） | 1800TVL |
| SRZ (清晰影像) | SRZ功能：4K可实现18X变焦，FHD可达24X变焦 |
| 倍率镜模式 | 结合SRZ功能，FHD模式下高达48X变焦 |
| 水平视场角 | 64.6°(W)~6.1°(T) |
| 最低照度 | 0.5 lux（1/30秒，50%，高灵敏度模式开启）; 2.0 lux（1/30秒，50%，高灵敏度模式关闭） |
| 光圈 | F2.8（W）〜F4.5（T），16级 |
| 曝光 | Full Auto, Gain, Shutter Priority, Iris Priority, Manual, Bright |
| 白平衡 | AUTO, ATW, Indoor, Outdoor, One Push WB, Manual WB, Outdoor Auto, Sodium Vapor Lamp（Fix/Auto/Outdoor Auto） |
| 聚焦 | Auto Focus(Trigger/Interval), Manual Focus(Variable Speed), One Push Trigger, Near Limit, |
| 特征A | 图像防抖，黑电平，色彩矩阵，真WDR，ND Filter，高灵敏度 |
| 特征B | 背光补偿，强光抑制，图像翻转，镜像，日/夜模式 |
| 降噪 | On/Off (1 -5 / Off, 6 级), 2D/3D |
| SDI/HDMI视频格式 | 3840 x 2160 / 29.97p（HDMI，6G-SDI x 2 /双链路3G-SDI（2SI））； 3840 x 2160 / 25p（HDMI，6G-SDI x 2 /双链路3G-SDI（2SI））3840 x 2160 / 23.98p（HDMI，6G-SDI x 2 / Dual Link 3G-SDI（2SI））; 3840 x 2160 / 24p（HDMI，6G-SDI x 2 /双链路3G-SDI（2SI））1920 x 1080 / 59.94p / 60p（HDMI，SDI）1920 x 1080 / 59.94i / 60i（HDMI，SDI）1920 x 1080 / 50p（HDMI，SDI）1920 x 1080 / 50i（HDMI，SDI）1920 x 1080 / 29.97p / 30p（HDMI，SDI）1920 x 1080 / 25p（HDMI，SDI）1920 x 1080 / 23.98p / 24p （HDMI，SDI）1280 x 720 / 59.94p / 60p（HDMI，SDI）1280 x 720 / 50p（HDMI，SDI） |
| SDI 标准 | 支持SMPTE 292（1.5Gb / s），SMPTE 424，SMPTE 425-A（3Gb / s），SMPTE 2081和SMPTE352 SDI元数据 |
| 色彩精度 | 10bit(SDI), 8bit(HDMI), YCbCr, 4:2:2 |
| 色彩空间 | YUV( YCbCr),RGB |
| IP视频格式 | 真双输出：IP格式可以独立于SDI视频格式设置，3840x2160p30 / 25 / 24,1920x1080p60 / 50 / 30 / 25 / 24, 1280x720p60 / 50 |
| IP视频格式 | 3840x2160p30/25/24, 1920x1080p60/50/30/25/24, 1280x720p60/50 |
| 水平转动 | 水平：±175°（变倍与转动速度自适应范围：0.05~100°/S） |
| 垂直转动 | 垂直：+90°~-30°（变倍与转动速度自适应范围：0.05~50°/S） |
| 预置位 | 256个（调用速度：150°/S，遥控器支持9个预置位），支持预置位静止功能 |
| 预置记忆 | 预置位可以存储摄像机参数和PTZ位置参数 |
| 防护等级 | 室内 |
| 4K视频输出 | 主4K HDMI 1.4a Type-A X1，内 嵌音频。6G-SDIX2或双链路3G-SDI（仅限2SI）x1。4K IP H.265 / 264 |
| HD 视频输出 | 主HDMI x 1, 3G-SDI x2，辅 HDMIX1（暂时不可用，后续用于将来的人工智能自动跟踪视频输出） |
| 网络 | RJ45X1(1000Mb), 4k IP 视频流, 系统升级, POE(IEEE802.3bt) |
| 控制方式 | RS232/RS-422/RS485(RJ45X2), IP 控制 (RJ45), HDBaseT (RJ45), 红外遥控器 |
| 控制协议 | VISCA, VISCA Over IP, Pelco D/P, IP Onvif, IP 客户端 |
| 音频输出 | HDMI/SDI内嵌音频输出，24位立体声 |
| 外部同步（Genlock） | BNCX1, 75Ω, 高清3级同步，SD黑场 |
| 本地存储 | Micro SD，Class 10，最高128GB（未激活） |
| Tally 灯 | 红色，两灯（正面和背面） |
| 系统固件升级 | 通过USB2.0（仅限FW升级）和IP（用于升级编码板和FPGA）升级摄像机系统和FPGA |
| HDBaseT视频输出卡 | HDBaseT视频输出卡（可选）：1 x RJ45-HDBaseT（4K）。 HDBaseT接口可提供摄像机电源、4K视频信号、RS232/422和红外控制信号、音频。通过一根CAT5e / 6A网线可传输80-100米。 |
| SDI光纤视频输出卡 | SDI光纤视频输出卡（可选）：连接器：双工LC，激光单元：单模1,310nm DFB-LD发送器和PIN接收器符合MSA SFP +SFF-8402规范 |
| 视频压缩 | MJPEG,H.264/H.265 |
| IP视频格式 | 真双输出：IP格式可以独立于SDI视频格式设置 |
| IP分辨率 | 3840x2160p30/25/24, 1920x1080p60/50/30/25/24, 1280x720p60/50 |
| 协议 | TCP/IP, ICMP, ARP, RTP, UDP, HTTP, DNS, DHCP, FTP, NTP, RTMP, RTSP, SRT |
| 兼容集成 | ONVIF2.4 (Profile S), VISCA Over IP |
| 跨浏览器兼容性 | HTML5无需插件即可支持 Microsoft Edge、Google Chrome、Firefox 和 Safari 浏览器 |
| NDI版本 | NDI版本由BirdDog P4K提供 |
| 工作温度 | -10 to +50 (°C) |
| 电源输入 | 12VDC, PoE+ (IEEE 802.3bt), POH(HDBAaseT供电,IEEE802.3bt) |
| 功耗 | 25W(不带HDBaseT/SDI光纤视频输出卡的基本功率), 45W(包含HDBaseT/SDI光纤视频输出卡完全运行的功率) |
| 安装 | 吊装，壁挂，三脚架 |
| 三脚架螺丝孔尺寸 | 1/4-20UNC x2 |
| 机身颜色 | 黑色、白色 |
| 尺寸 | 165x196x247mm |
| 重量 | 3.3kg（净重） |
| 型号 | VCC-4K-BR |
| 可用性 | HDBaseT接收器单独出售 |
| 输入接口 | HDBaseT, RJ45 |
| 输出接口 | 1XHDMI A型-HDMI 1.4b，1XRJ45- IP直通（100Mbps，仅扩展连接，非IP编码器） |
| 控制接口 | 2XRJ45-RS232/ RJ45-RS422/RS485, 红外遥控器 |
| 电源输入 | DC54V, 2.77A |
| 电源输出 | POH（HDBaseT供电，IEEE802.3bt）, 向下兼容IEEE802.3at/af, 电源输出高达97W |
| 尺寸 | 164x118x33mm |
| 净重 | 0.52kg |
| 毛重 | 约1KG |
| 包装尺寸 | cm: W22XD18XH10 |
| * | 该HDBesT接收器不是IP视频编码器，LAN端口是具有IP控制或IP流功能，不要将其用作IP视频编码器 |
比较表对比更多的产品
选中产品以比较不同的型号，或转到“产品对比”以进行更多产品比较。
- Maximum 4 compare products at once, please reselect.
- Maximum 4 compare products at once, please reselect.
- Maximum 4 compare products at once, please reselect.
- Maximum 4 compare products at once, please reselect.
- Maximum 4 compare products at once, please reselect.
信息下载转到帮助&下载中心
下载产品彩页和用户指南，单击“转到学习和下载中心”以获取更多产品信息。
BC-9 系列 1 英寸 CMOS 4K 云台摄像机 – 产品信息
Documentation
BC-9 系列 4K 云台摄像机 – 安装信息
Documentation
KBD-2020 PTZ 键盘控制器 – 产品信息
HDBaseT 接收器 – 产品信息
大功率 97W POE 供电盒 – 产品信息
订单信息
使用订购信息订购摄像机和配件。
| 型号 | 描述 | 备注 |
|---|---|---|
| BC-4K912S-S6MN | 4K, 6G-SDl, 黑色 | 摄像机 |
| BC-4K912S-S6MN/W | 4K, 6G-SDl, 白色 | 摄像机 |
| VCC-P12-4 | DC 12V 4A电源适配器 | 标配 |
| VCC-RC-2 | 红外遥控器 | 标配 |
| VCC-CC45RS | RJ45转RS422/485转换线（摄像机使用） | 标配 |
| VCC-CC45232 | RJ45转RS232转换线 | 标配 |
| 快速操作手册 | 标配 | |
| BC-9-VC-B | HDBaseT 视频输出卡 | 选购 |
| BC-9-VC-OS6 | 6G-SDI 光纤视频输出卡 | 选购 |
| BC-9-VC-SFPM | 12G-SDI 光纤SFP模块（收发器） | 选购 |
| BL-WM-01 | 壁装支架（黑色） | 选购 |
| BL-WM/W-01 | 壁装支架（白色） | 选购 |
| BC-9-CM-01 | 吊装支架（黑色） | 选购 |
| BL-CM/W-01 | 吊装支架（白色） | 选购 |
| VCC-4K-BR | HDBaseT 接收器 | 选购 |
| BL-DR-P | 导轨安装套件 | 选购 |
| BL-PP97 | 97W POE供电器 | 选购 |
