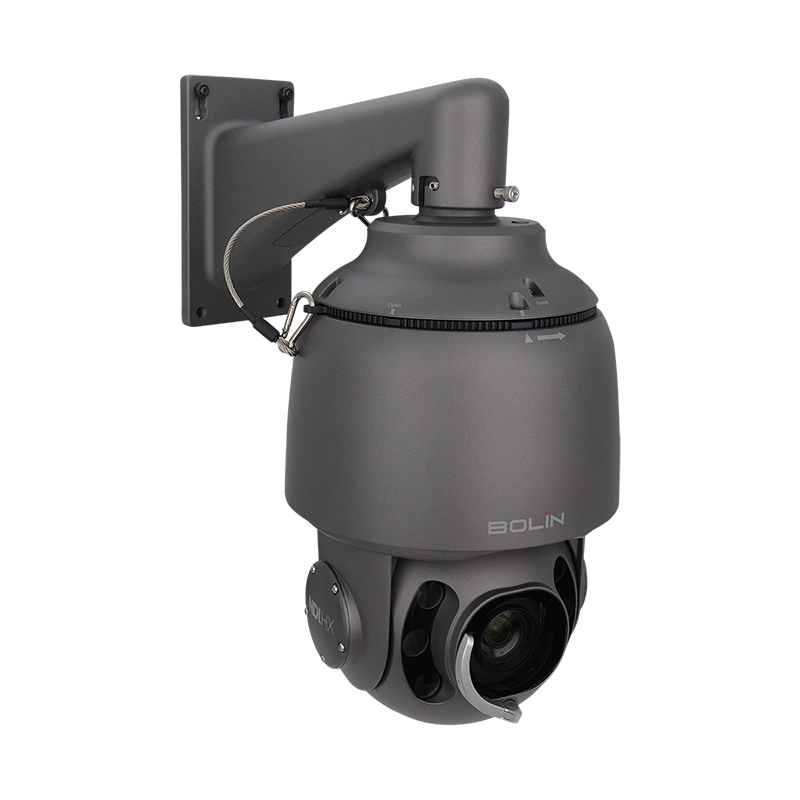

SD530H 室外云台摄像机

产品概述

SD530H室外云台摄像机由保凌的大型室外SD500系列升级而来，配备了最新的索尼图像模块， 具有30倍变焦范围的UHD镜头，可在恶劣的低光环境中提供全高清（1080P60）广播级的彩色 图像，并具有超级图像防抖功能。输出3G-SDI以及 IP 视频流，可在室外环境甚至极端天气条件 下进行现场制作。

    主要特点

  • FCB-95203-300x243-2-e1717567757964

    Sony 图像模块

    ■ 1/2.8 英寸 STARVIS 2 图像传感器
    ■ 专业AV优化的高分辨率图像质量
    ■ 30X 高分辨率光学变焦镜头
    ■ 高级AF性能
    ■ WDR功能
    ■ 超低低照度性能
    ■ 超级光学图像防抖

    ■ 1/2.8 英寸 STARVIS 2 图像传感器
    ■ 专业AV优化的高分辨率图像质量
    ■ 30X 高分辨率光学变焦镜头
    ■ 高级AF性能
    ■ WDR功能
    ■ 超低低照度性能
    ■ 超级光学图像防抖

  • High-Resolution-1-768x442-Ultra

    白天和夜晚图像质量升级

    索尼1/2.8英寸全高清STARVIS II图像传感器和ISP提供了更高的清晰度，即使在低光环境下，先进 的AF/AE/AWB功能也能再现逼真的图像。

    索尼1/2.8英寸全高清STARVIS II图像传感器和ISP提供了更高的清晰度，即使在低光环境下，先进 的AF/AE/AWB功能也能再现逼真的图像。

  • 超级防抖

    支持超级图像防抖功能，即使在强烈振动的恶劣环境中，也提供清晰的图像效果。 可设置“超级”和“超级+模式。

    支持超级图像防抖功能，即使在强烈振动的恶劣环境中，也提供清晰的图像效果。 可设置“超级”和“超级+模式。

  • 先进AF性能

    索尼专有的AF算法可以在困难的条件下同时变焦和对焦。与普通相机不同，在某些情况下，普通摄像机既不能同时变焦和对焦，也不能在散焦后重新对焦。而保凌摄像机可以同时变焦和调焦，并且具有在困难条件下最大限度地减少散焦的算法设计，尤其是在黑暗环境中（包括具有可见光和红外光的混合环境以及具有局部强光源的环境）_数据和视频引自索尼网站

    索尼专有的AF算法可以在困难的条件下同时变焦和对焦。与普通相机不同，在某些情况下，普通摄像机既不能同时变焦和对焦，也不能在散焦后重新对焦。而保凌摄像机可以同时变焦和调焦，并且具有在困难条件下最大限度地减少散焦的算法设计，尤其是在黑暗环境中（包括具有可见光和红外光的混合环境以及具有局部强光源的环境）_数据和视频引自索尼网站

  • 30倍增强型光学变焦

    为了追求高图像质量，我们推出了30倍增强型光学变焦，并将8百万镜头和4百万1/1.8英寸图像传感器结合。不仅在广角端可以获得优质的图像，而且在远摄端也可以获得，因为远摄端很容易看到分辨率降低和像素差的影响。（数据和视频引自索尼网站）

    为了追求高图像质量，我们推出了30倍增强型光学变焦，并将8百万镜头和4百万1/1.8英寸图像传感器结合。不仅在广角端可以获得优质的图像，而且在远摄端也可以获得，因为远摄端很容易看到分辨率降低和像素差的影响。（数据和视频引自索尼网站）

  • Jero-effect-correction-2-768x443

    图像防抖失真校正

    在图像防抖中，当模糊量大时，图像通常会失真。该产品纠正了这一现象，能够在几乎没有失真的情况下获取自然图像。（资料图片引自索尼网站）

    在图像防抖中，当模糊量大时，图像通常会失真。该产品纠正了这一现象，能够在几乎没有失真的情况下获取自然图像。（资料图片引自索尼网站）

  • SD530H-Dual-Output-2-800-qmc86tvcrx1wro549pr62bsw9rufvwdfmk0bj6d9hw

    真双输出

    同时输出SDI和IP，可以为不同的应用设置不同的分辨率

    同时输出SDI和IP，可以为不同的应用设置不同的分辨率

  • SD530H-Workflow-1600

    IP 工作流程

    支持RTSP，RTMP，SRT IP流

    支持RTSP，RTMP，SRT IP流

  • SD530H-PTZ-Control-1200

    控制方法

    ■ IP控制
    ■ 串口控制
    ■ API 控制
    协议：
    ■ VISCA
    ■ PELCO P/D
    ■ VISCA over IP

    ■ IP控制
    ■ 串口控制
    ■ API 控制
    协议：
    ■ VISCA
    ■ PELCO P/D
    ■ VISCA over IP

  • SD530H-PTZ-Movement-800

    平稳精准的云台

    ■ 水平转动: 360° ; 自适应速度 0.59° - 150°/s
    ■ 垂直转动: 105° (-90° 至 +15°); 自适应速度 0.35° - 90°/s
    ■ 预置位: 255 个, 速度150°/s,
    ■ 0~5级可调, 精度: 0.05°
    ■ 预设图像配置
    ■ 支持预置位冻结功能
    ■ 云台可设置运动轨迹
    ■ 噪音小于NC55
    ■ 采用ZDP (零偏差定位) 技术，确保长时间运行角度0偏移

    ■ 水平转动: 360° ; 自适应速度 0.59° - 150°/s
    ■ 垂直转动: 105° (-90° 至 +15°); 自适应速度 0.35° - 90°/s
    ■ 预置位: 255 个, 速度150°/s,
    ■ 0~5级可调, 精度: 0.05°
    ■ 预设图像配置
    ■ 支持预置位冻结功能
    ■ 云台可设置运动轨迹
    ■ 噪音小于NC55
    ■ 采用ZDP (零偏差定位) 技术，确保长时间运行角度0偏移

  • SD530H-Image-1-800

    全面升级

    ■ 采用最新索尼图像模块
    ■ 平稳、精度的控制
    ■ 精细云台转动控制-支持多达255级
    ■ 水平 Roll 轴调整
    ■ OSD菜单叠加
    ■ 增强型雨刷
    ■ 快装结构
    ■ 尾部电缆-可选购
    ■ C5耐腐蚀性涂料

    ■ 采用最新索尼图像模块
    ■ 平稳、精度的控制
    ■ 精细云台转动控制-支持多达255级
    ■ 水平 Roll 轴调整
    ■ OSD菜单叠加
    ■ 增强型雨刷
    ■ 快装结构
    ■ 尾部电缆-可选购
    ■ C5耐腐蚀性涂料

  • Website-3rd Images - 98

    图像 Roll 轴功能

    ■ 水平，垂直，缩放，+第四轴 ( Roll )
    ■ 图像 Roll 轴调整
    ■ 支持1-15°水平调节，允许将图像调整到云台摄像机对准被摄体的角度

    ■ 水平，垂直，缩放，+第四轴 ( Roll )
    ■ 图像 Roll 轴调整
    ■ 支持1-15°水平调节，允许将图像调整到云台摄像机对准被摄体的角度

  • Extreme-Weather-2-1000-q51hkjz5gdr6ixp8mjw7zroy823ij48ejt4x1vmqtg

    坚固耐用

    ■ 适合极端天气条件
    ■ 防尘、防水，防护等级为IP67
    ■ 抗风性：60 m/s以下稳定运行
    ■ -40°C至60°C（-40°F至140°F）下可运行

    ■ 适合极端天气条件
    ■ 防尘、防水，防护等级为IP67
    ■ 抗风性：60 m/s以下稳定运行
    ■ -40°C至60°C（-40°F至140°F）下可运行

  • Website-3rd Images - 99

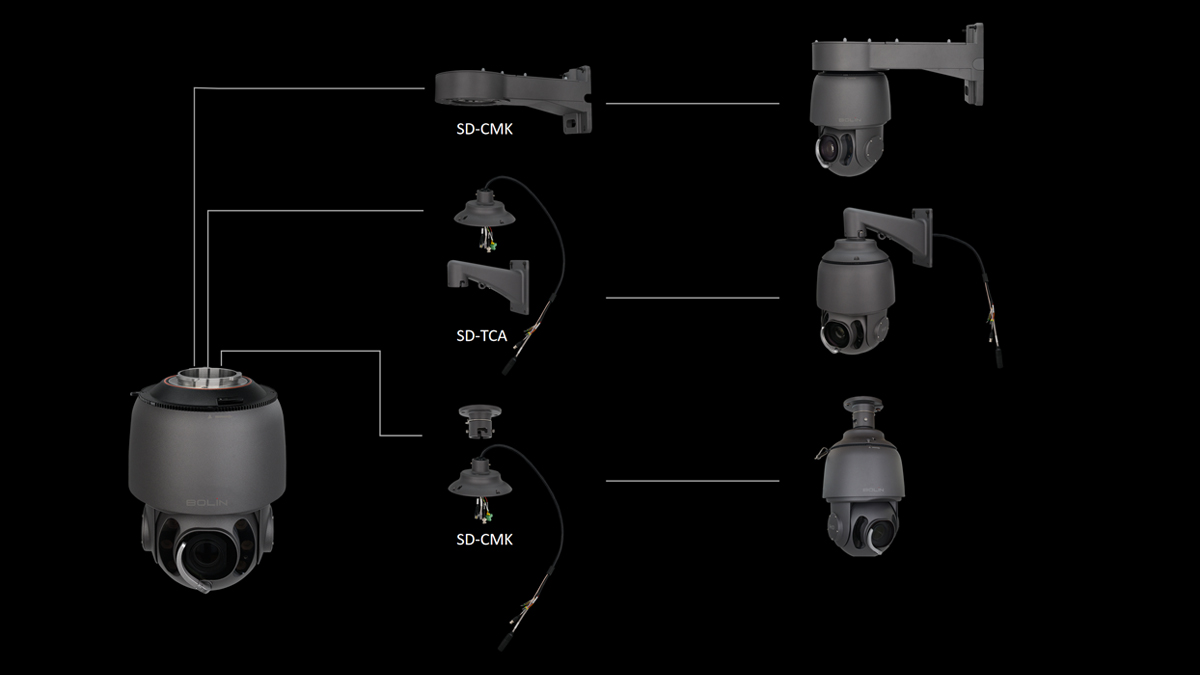

    2种安装选项

    ■ 快装结构
    ■ IP67 壁装支架 (ES-WM)--选购
    ■ IP67 尾缆壁装支架（SD-TCA）--选购

    ■ 快装结构
    ■ IP67 壁装支架 (ES-WM)--选购
    ■ IP67 尾缆壁装支架（SD-TCA）--选购

  • Website-3rd Images - 100

    安装简便

    与ES-WM壁挂式系统配合使用, 易于永久安装
    ■ IP67壁装支架
    ■ 快速安装
    ■ 内置防水的空间和布线导管/管道接口

    与ES-WM壁挂式系统配合使用, 易于永久安装
    ■ IP67壁装支架
    ■ 快速安装
    ■ 内置防水的空间和布线导管/管道接口

功能特性

  • 真双输出同时输出SDI和IP，可以为不同的应用设置不同的分辨率。
  • 永远保持最新所有固件通过IP升级
  • POE++和DC 36V / AC 24VPOE++和DC 36V / AC 24V
  • 支持RTSP, RTMP, SRT IP流支持RTSP, RTMP, SRT IP流直播推流

产品图示

    • 安全绳锁环

    • RS422控制端口

    • 1G网络端口，带PoE++电源输入

    • 电源输入端口（DC36V/AC24V）

    • 3G-SDI视频输出端口

    • IP67防水密封圈

    • 快速安装和释放安装环与保凌壁装支架配合使用（ES-WM）

    • 快速安装和释放安装环与保凌壁装支架配合使用（ES-WM）

    • 雨刷

    • 30x光学镜头

    • 红外灯

    • ES-WM室外壁装支架

    • 安全绳

    • ES-WM室外壁装支架

    • 快速安装支架固定点

    • IP67防水电缆密封连接器

    • IP67防水密封圈

    • 防水空间

    • 后部防水盖

    • 前部防水盖

    • ES-WM室外壁装支架

    • 雨刷

    • 30x光学镜头

    • 红外灯

    • IP67防水尾缆适配器，标准壁挂式安装支架（可选）

    • 尾缆

    • 尾缆接头SDI、IP、控制、电源输入

    • 规格参数

    机芯制造商 Sony
    成像器件 1/2.8 '' CMOS STARVIS 2 图像传感器
    有效像素 213万像素
    分辨率 1920x1080
    镜头 光学 30X
    数字变倍 12X
    水平视场角 64 ˚ (W)~2.4 ˚ (T)
    焦距 f= 4.3 mm (WIDE) to 129 mm (TELE)
    最小物体距离 100mm (Wide) J200mm (Tele)
    光圈 F1.6 (Wide) to F4.7 (Tele)
    最低照度 ICR-关: 0.009 lx (快门速度: 1/30 s), ICR-开: 0.00008 lx (快门速度: 1/30 s)
    快门速度 1/1 sec to 1/10000 sec (22 steps)
    聚焦 Auto, Push, Manual
    白平衡 Auto, ATW, Indoor, Outdoor, One Push WB, Manual WB, Outdoor Auto, Sodium Vapor Lamp (Fix/Auto/Outdoor Auto)
    曝光 Auto, Manual, Shutter /Iris /Brightness priority
    特征 背光补偿、翻转、镜像、日夜、防闪烁、对比度、效果、锐度
    WDR 支持
    图像防抖 支持：超级防抖/超级防抖+
    对比度 支持
    彩色增益 支持（15级）
    彩色色调 支持（15级）
    色彩矩阵 支持
    Gamma 0-1
    降噪 开/关（等级1・5/关,6级）,3D/2D
    信噪比 ≥50db
    屏蔽聚光灯 支持
    图像翻转 支持
    隐私屏蔽 支持
    透雾 支持,（关、低、中、高）
    高灵敏度 支持
    AE慢响应 支持
    日/夜模式 支持
    背光补偿 支持
    低延迟模式 支持
    聚焦区域 中心区域
    场景 默认值、清晰、明亮、柔和
    水平角度 水平: 360° ; 转动速度自适应范围 0.59° ~150°/S
    垂直角度 垂直: 105° (-90° to +15°); 转动速度自适应范围 0.35° ~90°/S
    图像Roll轴调整 ±15°
    速度比例 平移/俯仰速度与变焦范围成正比
    预置位 预置位可以存储摄像机图像参数(背光补偿、白平衡、自动曝光、亮度、光圈、快门、增益、效果、降噪、 镜像、伽玛、曝光补偿、色相、对比度等)和PTZ位置
    预置位记忆 预置位可以存储摄像机图像参数（背光补偿、白平衡、自动曝光、亮度、光圈、快门、增益、效果、降噪、镜像、伽玛、曝光补偿、色相、对比度等）和PTZ位置
    预置位冻结 支持,开/关
    云台轨迹 支持4个
    巡航 支持4个
    静音 NC55
    上电动作 支持
    位置偏差校正 支持
    环境 室外，IP67标准，防水防尘
    防护 C5级耐盐涂料
    风荷载耐久性 0-15m/s 运行正常；15-30m/s 平移/倾斜操作；30-60m/s，在60m/s或更低的速度下无损稳定运行
    雨刷 支持
    加热器 支持
    照明 红外距离 (100M)
    SDI视频输出 3G-SDI, SMPTE 292M, SMPTE 296M (1.5Gb/s), SMPTE 424M, SMPTE 274M, SMPTE 425-A (3Gb/s) 标准 / 75 Ω (BNC x 1), 支持 SMPTE352 SDI 元数据
    网络端口 RJ45X1,标准10M/100M/1000M Base-TX以太网，用于IP控制/视频输出/音频输出/系统固件升级
    摄像头环境温度 内置温度传感器
    系统升级 通过IP升级摄像机MCU、FPGA和编码器的程序
    电源连接器类型 输入：DC 36V/AC24V，PoE++ ( IEEE802.3bt )
    控制接口 RS422, IP 控制
    控制协议 Serial: VISCA, PELCO P/D, IP: VISCA Over IP, ONVIF
    SDI视频格式 1080p: 60/59.94/50/30/29.97/25; 1080i: 60/59.94/50; 720p: 60/59.94/50
    色彩精度 10bit(SDI), YCbCr, 4:2:2
    色彩空间 YUV
    标准 SMPTE 292 (1.5Gb/s) 、SMPTE 424. SMPTE 425-A (3Gb/s) 、SMPTE2081、SM PTE 2082・0/l 标也75Q (BNCxl),支持 SMPTE352 SDI 元数据
    真双输出 IP和SDI信号可以以不同的格式输出
    OSD菜单显示 支持
    屏幕标题 支持，视频嵌入字符和Logo
    视频编码 H.264/H.265
    IP分辨率/帧率 1920x1080p60/50/30/25, 1280x720p60/50
    真三输出 IP 和 SDI信号可设置不同格式
    IP协议 TCP/IP, ICMP, ARP, RTP, SIP, UDP, HTTP, HTTPS, DNS, DHCP, FTP, NTP
    应用协议 RTP,RTSP,RTMP,RTMPS,SRT
    多码流 2 码流
    OSD 自定义OSD
    兼容集成 ONVIF2.4 (Profile S，Profile G，Profile T), VISCA Over IP
    带宽 8Mbps, 1080p60
    延迟 ≤ 150ms
    浏览器兼容 跨浏览器兼容性 - HTML5 支持 Microsoft Edge、Google Chrome、Firefox 和 Safar
    工作温度 -40 to +60 (°C)
    工作湿度 100%的适用（无冷凝）
    电源输入 AC 24V/DC 36V, PoE++(兼容 IEEE802.3bt)
    功率 最小功率：30W（静止不动）；最大功率：55W（满载运行）
    安装方法 吸顶式、壁挂式
    机身颜色 深灰色
    摄像机-尺寸 Φ212×297mm
    重量 11.5Ibs/5.2kg (净重)
    包含配件 电源适配器 x1, 安全绳 x1, 电源连接线 x1
    选购配件 带尾缆的壁装支架-SD-TCA；壁装支架 - ES-WM

    比较表对比更多的产品

    选中产品以比较不同的型号，或转到“产品对比”以进行更多产品比较。

    • Maximum 4 compare products at once, please reselect.
    • Maximum 4 compare products at once, please reselect.
    马上比较

    信息下载转到帮助&下载中心

    下载产品彩页和用户指南，单击“转到学习和下载中心”以获取更多产品信息。

    AAAArray ( [faq] => Array ( ) [产品信息] => Array ( [0] => Array ( [id] => 12992 [title] => SD530H 云台摄像机 – 产品信息 [files] => Array ( [0] => Array ( [file_label] => SD530H 云台摄像机 彩页 [file] => https://bolin-av.com/wp-content/uploads/2024/08/SD530H-Outdoor-PTZ-Camera-Datasheet-CH2.pdf [file_login] => [editor_login] => [file_show_in_detail] => 1 ) [1] => Array ( [file_label] => SD530H 尺寸图 [file] => https://bolin-av.com/wp-content/uploads/2024/08/SD530H-Dimension-Drawing.pdf [file_login] => [editor_login] => [file_show_in_detail] => 1 ) ) [product_firmware] => [links] => [videos] => [images] => ) ) [产品功能&性能特点] => Array ( ) [产品图片] => Array ( ) [摄像机控制] => Array ( ) [视频信号和图像] => Array ( ) [软件] => Array ( ) )

    SD530H 云台摄像机 – 产品信息

    Documentation
    SD530H 云台摄像机 彩页SD530H 尺寸图

    配件 ( 红角标 = 标配 )

    SD-TCA 室外壁装支架

    C-PMSB 吊装支架

    ES-WM 室外壁装支架

    97W POE供电器

    订单信息

    使用订购信息订购摄像机和配件。

    型号 描述 备注
    SD530H FHD, 30X, HEVC, 灰色 摄像机
    P36-4 DC36V 4A，电源适配器 标配
    安全绳 标配
    快速操作手册 标配
    ES-WM 室外壁挂式支架 配件-选购
    SD-TCA 尾缆壁挂式适配器 配件-选购
    C-PMSB 用于云台摄像机吊顶/硬面天花板的悬挂式安装（黑色） 配件-选购
    C-PMBA 吊装底座适配器 配件-选购
    BL-PP97 97W大功率POE供电器 配件-选购
    EG40F Fast HEVC解码器（HDMI/SDI输出） 配件-选购
