EXU230NX NDI HX3 室外云台摄像机
产品概述
EXU230NX 室外 NDI HX3 云台摄像机配备索尼图像模块和 30 倍变焦范围的超高清镜头，可在严 苛的低光环境下提供全高清 (1080p60) 极致高品质彩色图像，并拥有超级图像防抖功能，提供 1080p60高质量图像，输出HMDI、3G-SDI、光学SDI，和NDI IP视频流，并与支持的NDI硬件和软 件完全兼容，可在室外环境甚至极端天气条件下进行现场制作。
-
Sony 图像模块
■ 1/1.8 英寸 STARVIS 2 图像传感器
■ 专业AV优化的高分辨率图像质量
■ 30X 8百万高分辨率光学变焦镜头
■ 高级AF性能
■ WDR功能
■ 超低低照度性能
■ 超级光学图像防抖■ 1/1.8 英寸 STARVIS 2 图像传感器
■ 专业AV优化的高分辨率图像质量
■ 30X 8百万高分辨率光学变焦镜头
■ 高级AF性能
■ WDR功能
■ 超低低照度性能
■ 超级光学图像防抖 -
8万百镜头+4百万图像传感器
采用8百万镜头、1/1.8英寸4百万图像传感器和先进的ISP。这三种核心技术的结合提供了压倒性的图像质量，先进的AF/AE/AWB功能即使在弱光环境下也能再现优质的图像。
采用8百万镜头、1/1.8英寸4百万图像传感器和先进的ISP。这三种核心技术的结合提供了压倒性的图像质量，先进的AF/AE/AWB功能即使在弱光环境下也能再现优质的图像。
-
先进AF性能
索尼专有的AF算法可以在困难的条件下同时变焦和对焦。与普通相机不同，在某些情况下，普通摄像机既不能同时变焦和对焦，也不能在散焦后重新对焦。而保凌摄像机可以同时变焦和调焦，并且具有在困难条件下最大限度地减少散焦的算法设计，尤其是在黑暗环境中（包括具有可见光和红外光的混合环境以及具有局部强光源的环境）_数据和视频引自索尼网站
索尼专有的AF算法可以在困难的条件下同时变焦和对焦。与普通相机不同，在某些情况下，普通摄像机既不能同时变焦和对焦，也不能在散焦后重新对焦。而保凌摄像机可以同时变焦和调焦，并且具有在困难条件下最大限度地减少散焦的算法设计，尤其是在黑暗环境中（包括具有可见光和红外光的混合环境以及具有局部强光源的环境）_数据和视频引自索尼网站
-
超级防抖
防抖抑制比传统稳定器功能有了很大的改进，即使在振动较大的恶劣环境中也可以拍摄模糊较少的高清电影。配备两种模式，“超级”和“超级+（+）”*。_数据和视频引自索尼网站
防抖抑制比传统稳定器功能有了很大的改进，即使在振动较大的恶劣环境中也可以拍摄模糊较少的高清电影。配备两种模式，“超级”和“超级+（+）”*。_数据和视频引自索尼网站
-
30倍增强型光学变焦
为了追求高图像质量，我们推出了30倍增强型光学变焦，并将8百万镜头和4百万1/1.8英寸图像传感器结合。不仅在广角端可以获得优质的图像，而且在远摄端也可以获得，因为远摄端很容易看到分辨率降低和像素差的影响。（数据和视频引自索尼网站）
为了追求高图像质量，我们推出了30倍增强型光学变焦，并将8百万镜头和4百万1/1.8英寸图像传感器结合。不仅在广角端可以获得优质的图像，而且在远摄端也可以获得，因为远摄端很容易看到分辨率降低和像素差的影响。（数据和视频引自索尼网站）
-
图像防抖失真校正
在图像防抖中，当模糊量大时，图像通常会失真。该产品纠正了这一现象，能够在几乎没有失真的情况下获取自然图像。（资料图片引自索尼网站）
在图像防抖中，当模糊量大时，图像通常会失真。该产品纠正了这一现象，能够在几乎没有失真的情况下获取自然图像。（资料图片引自索尼网站）
-
EXU230NX 云台摄像机接口
-
EXU230NX、EXU248N、EXU420N对比
-
NDI流-编解码
-
集成FreeD协议用于VR/AR视频制作
FreeD有助于提供Bolin云台摄像机在跟踪指定对象和人员时智能平滑地平移、倾斜和缩放所需的所有轴数据。广播公司可以将Bolin的FreeD云台摄像机与先进的软件可自动执行复杂的摄像机操作，并产生令人惊叹的效果。它对于具有基带视频源的虚拟实时视频制作特别有用，配备 Bolin 云台摄像机，具有超低延迟 AV Over IP 流媒体
FreeD有助于提供Bolin云台摄像机在跟踪指定对象和人员时智能平滑地平移、倾斜和缩放所需的所有轴数据。广播公司可以将Bolin的FreeD云台摄像机与先进的软件可自动执行复杂的摄像机操作，并产生令人惊叹的效果。它对于具有基带视频源的虚拟实时视频制作特别有用，配备 Bolin 云台摄像机，具有超低延迟 AV Over IP 流媒体
-

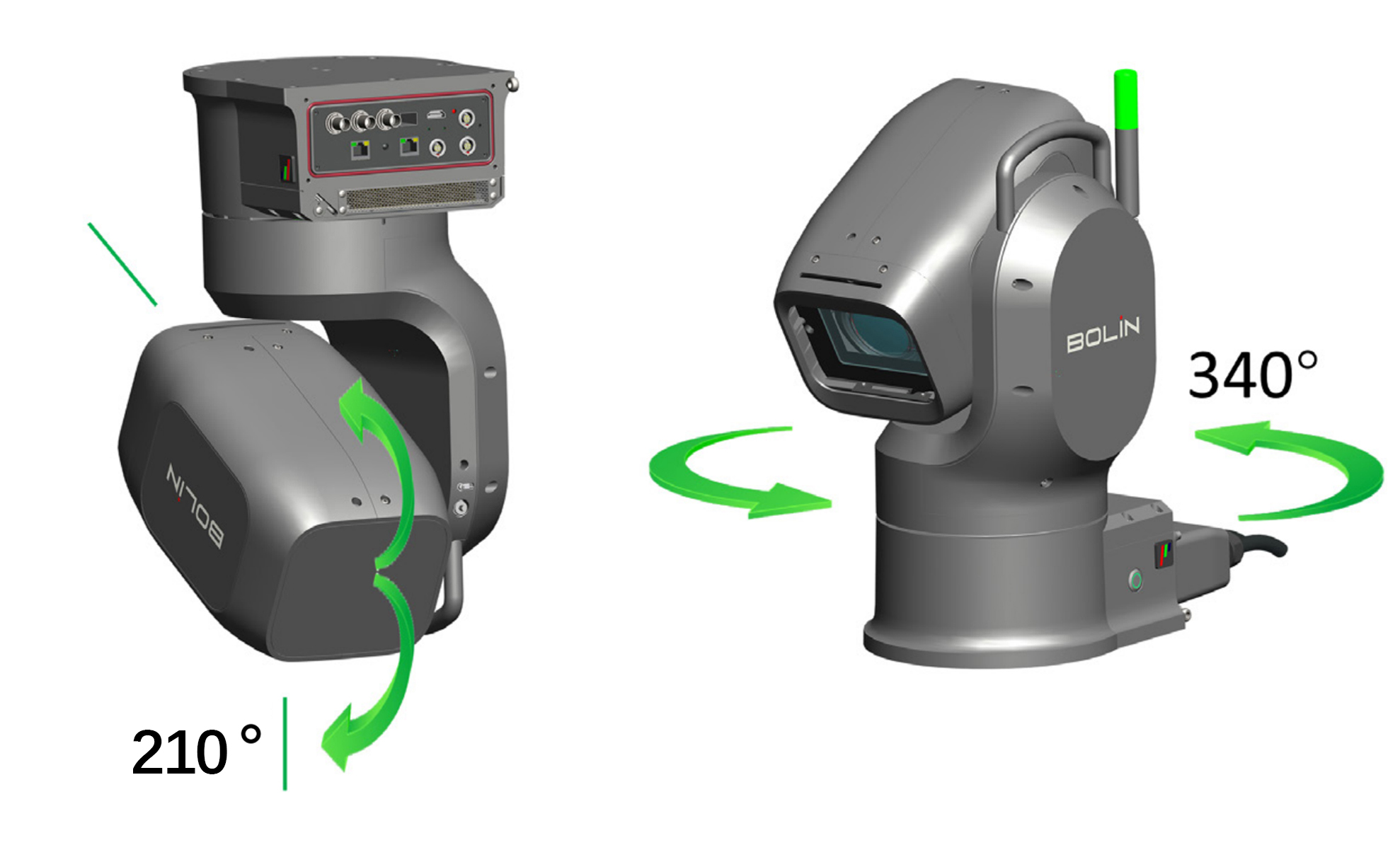

云台移动平稳、准确、安静
■ 水平转动: 340° (-170° 至 +170°); 自适应速度 0.08° - 60°/s
■ 垂直转动: 210° (-90° 至 +120°); 自适应速度 0.08° - 60°/s
■ 预置位: 255 个, 速度60°/s, ■ 0~5级可调, 精度: 0.03°
■ 预设图像配置
■ 支持预置位冻结功能
■ 云台可设置运动轨迹
■ 噪音小于NC35
■ 采用ZDP (零偏差定位) 技术
■ 确保长时间运行角度0偏移■ 水平转动: 340° (-170° 至 +170°); 自适应速度 0.08° - 60°/s
■ 垂直转动: 210° (-90° 至 +120°); 自适应速度 0.08° - 60°/s
■ 预置位: 255 个, 速度60°/s, ■ 0~5级可调, 精度: 0.03°
■ 预设图像配置
■ 支持预置位冻结功能
■ 云台可设置运动轨迹
■ 噪音小于NC35
■ 采用ZDP (零偏差定位) 技术
■ 确保长时间运行角度0偏移 -
360度可视Tally
360度可视Tally，不需要时可拆卸
360度可视Tally，不需要时可拆卸
-
适应极端天气
■ 抗风强度高，在风速60m/s时依然能平稳工作
■ 内置加热与除霜装置
■ -40°C至60°C（-40°F至140°F）下可运行■ 抗风强度高，在风速60m/s时依然能平稳工作
■ 内置加热与除霜装置
■ -40°C至60°C（-40°F至140°F）下可运行 -
控制方法
■ IP控制
■ 串口控制
■ IR遥控器
■ API 控制
协议：
■ NDI
■ VISCA over IP
■ 支持FreeD■ IP控制
■ 串口控制
■ IR遥控器
■ API 控制
协议：
■ NDI
■ VISCA over IP
■ 支持FreeD -
坚固耐用
■ 遮阳板和隐藏式雨刷
■ 提手设计
■ 内部机械部件均为不锈钢/黄铜/金属
■ 机身采用铝+Grivory GV材料，表面覆盖C5级防盐腐蚀涂层
■ 整机具备IP67防护等级防尘防水■ 遮阳板和隐藏式雨刷
■ 提手设计
■ 内部机械部件均为不锈钢/黄铜/金属
■ 机身采用铝+Grivory GV材料，表面覆盖C5级防盐腐蚀涂层
■ 整机具备IP67防护等级防尘防水 -
安装简便
■ 直立、挂式安装
■ 三脚架安装
■ 直立、挂式安装
■ 三脚架安装
主要特点
功能特性
- 真三输出同时输出SDI、HDMI和IP，可以为不同的应用设置不同的分辨率。
- SDI SFP光纤传输内置SDI SFP光纤传输接口，可实际超远距离传输
- 外部Genlock同步Genlock同步锁相简化了与其他系统的集成
- 永远保持最新所有固件通过IP升级
- XLR广播音频输入输出音频嵌入到所有的视频输出
- 360度Tally灯Tally灯可360度显示PTZ摄像机的工作状态，轻松掌控
- 内置手柄业界首款独特的便携式机身设计，方便您安装视频制作
- POE++和DC 12V支持POE++和DC24V供电
- 支持RTSP, RTMP, SRT IP流支持RTSP, RTMP, SRT IP流直播推流
产品图示
DC 12V 电源输出
平衡音频输入和输出
RS422控制端口
红外接收器
1G网络端口，带PoE++电源输入
接地端
DC 36V/AC 24V电源输入
HDMI线固定架（上方）
HDMI视频输出端口
SDI光纤输出端口（SFP模块另行选购）
3G-SDI视频输出端口（OSD菜单显示)
3G-SDI视频输出端口
外部同步Genlock输入端口
HDMI线固定架（下方）
散热器风扇模块六角扳手
散热器风扇模块（可更换）
IP67防水盖安装螺丝孔
IP67防水环形密封圈
安全绳锁扣
摄像机镜头有三个选项（一、48倍变焦，1英寸4K30 CMOS传感器；二、20倍变焦，4K60；三、30倍变焦，全高清）
隐藏式雨刮器和遮阳板
提手
360度全方位Tally灯（可拆卸）
NDI HX Logo
提手
Tally灯安装处
NDI HX Logo
散热冷却部件 （可拆卸）
六角帮手放置处
安全绳锁扣
防水盖
IP67防水电缆连接器
规格参数
| 机芯制造商 | Sony |
| 成像器件 | 1/1.8 ” CMOS STARVE 2 图像传感器 |
| 有效像素 | 2712 x 1538, 417万像素 |
| 分辨率 | 1920x1080 |
| 镜头 | 增强型光学30倍变焦 |
| 数字变倍 | 12X |
| 水平视场角 | 58.1° (Wide)-2.3° (Tele), |
| 垂直视场角 | 34.9° (Wide)-1.7° (Tele), |
| 焦距 | f= 6.5 mm (WIDE)〜162.5 mm (TELE) |
| 最小物体距离 | 100mm (Wide) J200mm (Tele) |
| 光圈 | F1.6 (Wide) ~ F4.8 (Tele), 16 级 |
| 最低照度 | ICR ■关,0.009 lx (1/30 sec, 50%,高灵敏度开)；ICR ■开,0.00008 lx (1/30 sec, 50%,高灵敏度开) |
| 快门速度 | 1/1 sec 〜1/10000 sec (22 级) |
| 聚焦 | Spot Focus, Auto / Manual/ One Push Trigger/Full Scan one push trigger / Near Limit/Spot Light Avoidance |
| 白平衡 | Auto / ATW / Indoor/Outdoor / One Push WB / Manual/ One push Triger/ Outdoor Auto / Sodium Vapor Lamp Auto / Sodium Vapor Lamp / Sodium Vapor Lamp Outdoor Auto |
| 曝光 | Full Auto/Gain Limit Setting / Shutter Priority / Iris Priority/ Manna' EV compensation |
| 特征 | 高灵敏度，背光补偿，HLC,翻转，镜像，白/夜模式 |
| WDR | 支持 |
| 图像防抖 | 支持，超级防抖 |
| 彩色增益 | 支持（15级） |
| 彩色色调 | 支持（15级） |
| Gamma | Standard/Straightgamma |
| 降噪 | 开/关（等级1・5/关,6级）,3D/2D |
| 信噪比 | ≥50db |
| HLC | 支持 |
| 图像翻转 | 支持 |
| 隐私屏蔽 | 支持 |
| 透雾 | 支持,（关、低、中、高） |
| 高灵敏度 | 支持 |
| AE慢响应 | 支持 |
| 日/夜模式 | 支持 |
| 背光补偿 | 支持 |
| 低延迟模式 | 支持 |
| 水平角度 | 水平:340°（-170° 〜+170° ）；转动速度自适应范围0.08° 〜60°/s |
| 垂直角度 | 垂直210°（-90°〜+120°）;转动速度自适应范围0.08°〜60°/S |
| 速度比例 | 平移/俯仰速度与变焦范围成正比 |
| 预置位 | 255个预置位，速度60° /S, 0〜5级可调，精度：0.03° |
| 预置位记忆 | 预置位可以存储摄像机图像参数（背光补偿、白平衡、自动曝光、亮度、光圈、快门、增益、效果、降噪、镜像、伽玛、曝光补偿、色相、对比度等）和PTZ位置 |
| 预置位冻结 | 支持,开/关 |
| 云台轨迹 | 支持4个 |
| 巡航 | 支持12个 |
| 静音 | 运行速度为60°/30°/15°/秒或更低时，NC55 (45/35）或更低 |
| 上电动作 | 支持 |
| FreeD | 支持，用于AR/VR摄像机跟踪的FreeD协议，通过串口/IP控制（通过固件升级） |
| 位置偏差校正 | 光学 |
| 转动半径 | 水平:Φ400 mm垂直Φ480 mm |
| 环境 | 室外，IP67标准，防水防尘 |
| 防护 | C5级耐盐涂料 |
| 风荷载耐久性 | 风荷载耐久性，在60m/s或更小的速度下无损稳定运行 |
| 雨刷 | 支持 |
| 加热器 | 支持 |
| 除霜器 | 支持 |
| 氮气填充 | 外壳内充满氮气 |
| 照明 | 激光红外。自适应激光红外可以与不同的变焦角度同步。照明距离可达500米（选购） |
| HDMI视频输出 | HDMI 2.0 Type A |
| SDI视频输出 | 3G-SDI, SMPTE424M /SMPTE292M /SMPTE 296M 标准, 75Ω BNC x 2，SDI/PM输出有OSD显示 |
| SDI光纤输出 | 3G-SDI光纤输出 (不含光模块)。可拆卸插槽，连接器:双工LC(可选ST, LC或SMPTE) |
| 网络端口 | RJ45X1,标准10M/100M/1000M Base-TX以太网，用于IP控制/视频输出/音频输出/系统固件升级 |
| 系统同步 | 内部/外部同步(BBS/三级同步) |
| 外部同步输入 | Genlock、BNC连接器、BBS（黑场同步）、支持三电平同步 |
| 音频输入 | 2通道，XLR平衡输入（迷你XLR连接器） / 输入信号电平：+4dBu/0dBu/-20dBu(可在菜单中选择)，·音量可变范围：-40dB至+12dB(可在菜单中以1dB为步长更改) |
| 音频输出 | 3.5mm立体声迷你插孔，嵌入主HDMI/SDI输出，24位立体声 / ·4通道，叠加在SDI和HDMI输出上，·嵌入式音频输出电平：FS-12dB:-12dBFS,FS-18dB:-18dBFS,FS-20dB:-20dBFS(可在菜单中选择)·采样频率：48kHz(与视频同步) ·量化比特率：24位(LPCM)·音频压缩格式(IP):G.726、AAC-LC(高质量) |
| Tally灯 | 红色，绿色，位于正面 |
| 系统升级 | 通过IP升级摄像机MCU、FPGA和编码器的程序 |
| 电源连接器类型 | 输入：DC 36V/AC24V，XLR连接器 / 输入：RJ45，PoE++（IEEE802.3bt) / 输出：DC12V |
| 控制接口 | RJ45x1-RS422,RJ45x1-IP控制，红外遥控 |
| 控制协议 | 串口：VISCA、PELCO P/D、FreeD；IP:VISCA Over IP，ONVIF协议 |
| HDMI 视频格式 | 1920 x 1080p/59.94/60/50/29.97/30/25/23.98/24 1920 x 1080i/59.94/60/50 1280 x 720p/59.94/60/50 |
| 色彩精度 | 12bit(HDMI), YCbCr, 4:2:2, 4:2:0 |
| 色彩空间 | YUV、RGB |
| OSD菜单显示 | 支持，图像插入 |
| 屏幕标题 | 支持，视频嵌入标题字符 |
| SDI视频格式 | 1920 x 1080p/59.94/60/50/29.97/30/25/23.98/24 1920 x 1080i/59.94/60/50 1280 x 720p/59.94/60/50 |
| 色彩精度 | 10bit(SDI), YCbCr, 4:2:2 |
| 色彩空间 | YUV |
| 标准 | SMPTE 292 (1.5Gb/s) 、SMPTE 424. SMPTE 425-A (3Gb/s) 、SMPTE2081、SM PTE 2082・0/l 标也75Q (BNCxl),支持 SMPTE352 SDI 元数据 |
| 真三输出 | IP、HDMI和SDI信号可以以不同的格式输出 |
| OSD菜单显示 | 支持 |
| 屏幕标题 | 支持，视频嵌入标题字符 |
| 视频编码 | NDI HX3, MJPEG,H.264/H.265 |
| IP分辨率/帧率 | 1920x1080p60/50/30/25, 1280x720p60/50 |
| 真三输出 | IP、 HDMI、SDI信号可设置不同格式 |
| IP协议 | TCP/IP, ICMP, ARP, RTP, UDP, HTTP, DNS, DHCP, FTP, NTP，SRT, NDI |
| 应用协议 | RTMP（S）、RTSP、RTSP加密、SRT、MP2TS通过UDP（单播、组播），NDI |
| 多码流 | 2 码流 |
| 音频压缩 | AAC-LC,G.711A/G.711U Broadband Audio 编码(支持双工通信，音频/视频同步) |
| OSD | 自定义OSD |
| 兼容集成 | ONVIF2.4 (Profile S), VISCA Over IP |
| 带宽 | 50-60Mbps, 1080p60 |
| 延迟 | NDI HX3 认证, <100ms |
| 浏览器兼容 | 跨浏览器兼容性 - HTML5 支持 Microsoft Edge、Google Chrome、Firefox 和 Safar |
| 工作温度 | –40°C至60°C（-40°F至140°F），（不建议使用PoE，当-15°C（5°F）或更低时，将自动加热） |
| 工作湿度 | 100%的适用（无冷凝） |
| 电源输入 | DC±36V, PoE++(兼容IEEE802.3bt, Type4 Class8) 建议在环境温度低于-15℃时不要使用POE |
| 功率 | 最大功率：常温下70W，低温下127W（0°C或更低时加热器运行的满载负荷） |
| 安装方法 | 直立或悬挂，为了确保安全，必须使用提供的安装支架固定装置 |
| 安装 | 吸顶式、壁挂式、重型三脚架 |
| 提手 | 内置便携式提手 |
| 雨刷 | 支持，隐藏设计 |
| 三脚架螺孔尺寸 | 1 x 3/8“，1 x 1/4”+安全锁定点 |
| 机身颜色 | 深灰色 |
| 摄像机-尺寸 | 223.5x265x419.5 |
| 重量 | 10kg |
| 毛量 | 约12公斤 |
| 包含配件 | 红外控制器x1，防跌落电线x1，防坠落电线安装螺钉x1，电缆盖x1，密封圈x12，快速安装面板螺栓x4， |
