EXU420N NDI室外云台摄像机

产品概述

EXU420N室外4K60 NDI云台摄像机配备索尼4K图像传感器,变焦范围为20倍,提供4K60高质量超 高清图像,输出HMDI、12G-SDI、光学SDI,和NDI IP视频流,并与支持的NDI硬件和软件完全兼 容,可在室外环境甚至极端天气条件下进行现场制作。

    主要特点

  • EXU420N低照度性能

  • 真宽动态

    支持真宽动态功能,高达120dB的动态范围

    支持真宽动态功能,高达120dB的动态范围

  • Low_20240603175926

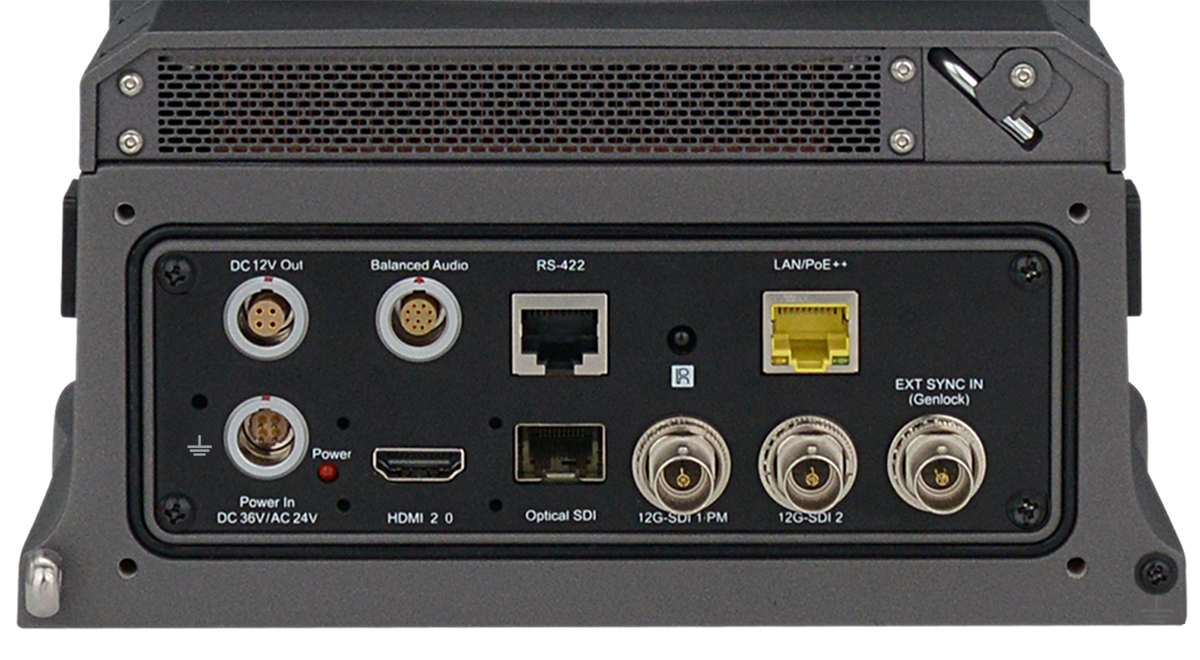

    EXU420N NDI 云台摄像机接口

  • EXU_20240606102742

    EXU230NX、EXU418N、EXU420N 对比

  • EX420N-NDI-High-Bandwidth-1301

    NDI流-编解码

  • IMG_5620-900-qmhpxhutxvnch5ff0s67bjfh0pk5cc9utrayv9lhce

    集成FreeD协议用于VR/AR视频制作

    FreeD有助于提供Bolin云台摄像机在跟踪指定对象和人员时智能平滑地平移、倾斜和缩放所需的所有轴数据。广播公司可以将Bolin的FreeD云台摄像机与先进的软件可自动执行复杂的摄像机操作,并产生令人惊叹的效果。它对于具有基带视频源的虚拟实时视频制作特别有用,配备 Bolin 云台摄像机,具有超低延迟 AV Over IP 流媒体

    FreeD有助于提供Bolin云台摄像机在跟踪指定对象和人员时智能平滑地平移、倾斜和缩放所需的所有轴数据。广播公司可以将Bolin的FreeD云台摄像机与先进的软件可自动执行复杂的摄像机操作,并产生令人惊叹的效果。它对于具有基带视频源的虚拟实时视频制作特别有用,配备 Bolin 云台摄像机,具有超低延迟 AV Over IP 流媒体

  • Website-3rd Images - 101

    人工智能自动对焦和自动曝光

    采用 Bolin 最新的人工智能面部分析引擎构建, 可实现智能对焦和智能曝光,从而在复杂的照明 环境下提供更快、更精确的对焦和改进的面部自 动曝光。

    采用 Bolin 最新的人工智能面部分析引擎构建, 可实现智能对焦和智能曝光,从而在复杂的照明 环境下提供更快、更精确的对焦和改进的面部自 动曝光。

  • Movement-1

    云台移动平稳、准确、安静

    ■ 水平转动: 340° (-170° 至 +170°); 自适应速度 0.01° - 60°/s
    ■ 垂直转动: 210° (-90° 至 +120°); 自适应速度 0.01° - 60°/s
    ■ 预置位: 255 个, 速度100°/s, ■ 0~5级可调, 精度: 0.03°
    ■ 预设图像配置
    ■ 支持预置位冻结功能
    ■ 云台可设置运动轨迹
    ■ 噪音小于NC35
    ■ 采用ZDP (零偏差定位) 技术
    ■ 确保长时间运行角度0偏移

    ■ 水平转动: 340° (-170° 至 +170°); 自适应速度 0.01° - 60°/s
    ■ 垂直转动: 210° (-90° 至 +120°); 自适应速度 0.01° - 60°/s
    ■ 预置位: 255 个, 速度100°/s, ■ 0~5级可调, 精度: 0.03°
    ■ 预设图像配置
    ■ 支持预置位冻结功能
    ■ 云台可设置运动轨迹
    ■ 噪音小于NC35
    ■ 采用ZDP (零偏差定位) 技术
    ■ 确保长时间运行角度0偏移

  • EXU-top_20240606103606

    控制方法

    ■ IP控制
    ■ 串口控制
    ■ IR遥控器
    ■ API
    控制协议:
    ■ NDI
    ■ VISCA over IP
    ■ 支持FreeD

    ■ IP控制
    ■ 串口控制
    ■ IR遥控器
    ■ API
    控制协议:
    ■ NDI
    ■ VISCA over IP
    ■ 支持FreeD

  • Tally-Light-360

    360度 Tally 灯

    360度可视Tally灯,不需要时可拆卸

    360度可视Tally灯,不需要时可拆卸

  • intall_20231007142816

    坚固耐用

    ■ 遮阳板和隐藏式雨刷
    ■ 氮气填充和提手设计
    ■ 内部机械部件均为不锈钢/黄铜/金属
    ■ 模块化IP67防水和散热冷却部件,更换无需拆卸摄像机
    ■ 机身采用铝+Grivory GV材料,表面覆盖C5级防盐腐蚀涂层
    ■ 整机具备IP67防护等级防尘防水

    ■ 遮阳板和隐藏式雨刷
    ■ 氮气填充和提手设计
    ■ 内部机械部件均为不锈钢/黄铜/金属
    ■ 模块化IP67防水和散热冷却部件,更换无需拆卸摄像机
    ■ 机身采用铝+Grivory GV材料,表面覆盖C5级防盐腐蚀涂层
    ■ 整机具备IP67防护等级防尘防水

  • intall2_20231007144105

    安装简便

    ■ 直立、挂式安装
    ■ 抗震动支架: 用于舞台、车辆、移动平台 及易震动环境
    ■ 三脚架安装

    ■ 直立、挂式安装
    ■ 抗震动支架: 用于舞台、车辆、移动平台 及易震动环境
    ■ 三脚架安装

功能特性

  • 真三输出同时输出SDI、HDMI和IP,可以为不同的应用设置不同的分辨率。
  • SDI SFP光纤传输内置SDI SFP光纤传输接口,可实际超远距离传输
  • 外部Genlock同步Genlock同步锁相简化了与其他系统的集成
  • 永远保持最新所有固件通过IP升级
  • XLR广播音频输入输出音频嵌入到所有的视频输出
  • 360度Tally灯Tally灯可360度显示PTZ摄像机的工作状态,轻松掌控
  • 内置手柄业界首款独特的便携式机身设计,方便您安装视频制作
  • POE++和DC 12V支持POE++和DC24V供电
  • 支持RTSP, RTMP, SRT IP流支持RTSP, RTMP, SRT IP流直播推流

产品图示

规格参数

机芯制造商 Bolin
成像器件 Sony CMOS图像传感器
有效像素 829万像素
分辨率 3840x2160
镜头 20X
数字变倍 16X
水平视场角 78.59˚ (W)〜4.92˚ (T)
垂直视场角 48.39˚ (W)〜2.79˚ (T)
焦距 f= 3.55 mm (WIDE)〜71 mm (TELE)
最小物体距离 50cm
光圈 F2.0(Wide)〜F3.8(Tele)
最低照度 0.5lux (color) , O.llux (black)
快门速度 1/1 sec 〜1/10000 sec (22 级)
聚焦 Auto, Push, Manual
白平衡 Auto, Indoor, Outdoor.OPW.ATW, Manual
曝光 Auto, Manual, Shutter /Iris /Brightness priority
特征 背光补偿、翻转、镜像、白/夜模式、防闪烁、对比度、效果、清晰度
WDR 120db
彩色增益 支持
彩色色调 支持
Gamma 支持
Gamma等级 0-4
色彩矩阵 支持
降噪 开/关(等级1・5/关,6级),3D/2D
信噪比 ≥50db
E・Flip 支持
透雾 支持
高灵敏度 支持
日/夜模式 支持
背光补偿 支持
AI人脸检测聚焦 支持
AI人脸检测自动曝光 支持
场景样式 默认、清晰、明亮、柔和
聚焦区域 人脸优先、全区域、上/中/下区域
水平角度 水平:340°(-170° 〜+170° );转动速度自适应范围0.01° 〜60°/s
垂直角度 垂直210°(-90°〜+120°);转动速度自适应范围0.01°〜60°/S
速度比例 平移/俯仰速度与变焦范围成正比
预置位 255个预置位,速度100° /S, 0〜5级可调,精度:0.03°
预置位记忆 预置位可以存储摄像机图像参数(背光补偿、白平衡、自动曝光、亮度、光圈、快门、增益、效果、降噪、镜像、伽玛、曝光补偿、色相、对比度等)和PTZ位置
预置位冻结 支持,开/关
云台轨迹 支持12个
巡航 支持4个
静音 运行速度为60°/30°/15°/秒或更低时,NC55 (45/35)或更低
上电动作 支持
FreeD 支持,用于AR/VR摄像机跟踪的FreeD协议,通过串口/IP控制(通过固件升级)
位置偏差校正 光学
转动半径 水平:Φ400 mm垂直Φ480 mm
环境 室外,IP67标准,防水防尘
防护 C5级耐盐涂料
风荷载耐久性 风荷载耐久性,在60m/s或更小的速度下无损稳定运行
雨刷 支持
加热器 支持
除霜器 支持
氮气填充 外壳内充满氮气
照明 激光红外。自适应激光红外可以与不同的变焦角度同步。照明距离可达500米(选购)
HDMI视频输出 HDMI 2.0 Type A
SDI视频输出 12G-SDI, SMPTE424/SMPTE292 标准, 75Ω BNC x 2,SDI/PM 输出有OSD显示
SDI光纤输出 12G-SDI光纤输出 (不含光模块)。可拆卸插槽,连接器:双工LC(可选ST, LC或SMPTE)
网络端口 RJ45X1,标准10M/100M/1000M Base-TX以太网,用于IP控制/视频输出/音频输出/系统固件升级
系统同步 内部/外部同步(BBS/三级同步)
外部同步输入 Genlock、BNC连接器、BBS(黑场同步)、支持三电平同步
音频输入 2通道,XLR平衡输入(迷你XLR连接器) / 输入信号电平:+4dBu/0dBu/-20dBu(可在菜单中选择),·音量可变范围:-40dB至+12dB(可在菜单中以1dB为步长更改)
音频输出 3.5mm立体声迷你插孔,嵌入主HDMI/SDI输出,24位立体声 / ·4通道,叠加在SDI和HDMI输出上,·嵌入式音频输出电平:FS-12dB:-12dBFS,FS-18dB:-18dBFS,FS-20dB:-20dBFS(可在菜单中选择)·采样频率:48kHz(与视频同步) ·量化比特率:24位(LPCM)·音频压缩格式(IP):G.726、AAC-LC(高质量)
Tally灯 红色,绿色,位于正面
系统升级 通过IP升级摄像机MCU、FPGA和编码器的程序
电源连接器类型 输入:DC 36V/AC24V,XLR连接器 / 输入:RJ45,PoE++(IEEE802.3bt) / 输出:DC12V
控制接口 RJ45x1-RS422,RJ45x1-IP控制,红外遥控
控制协议 串口:VISCA、PELCO P/D、FreeD;IP:VISCA Over IP,ONVIF协议
HDMI 视频格式 3840 x 2160p/59.94/60/50/29.97/30/25/23.98/24 1920 x 1080p/59.94/60/50/29.97/30/25/23.98/24 1920 x 1080i/59.94/60/50 1280 x 720p/59.94/60/50
色彩精度 12bit(HDMI), YCbCr, 4:2:2, 4:2:0
色彩空间 YUV、RGB
OSD菜单显示 支持,图像插入
屏幕标题 支持,视频嵌入标题字符
SDI视频格式 3840 x 2160p/59.94/60/50/29.97/30/25/23.98/24 1920 x 1080p/59.94/60/50/29.97/30/25/23.98/24 1920 x 1080i/59.94/60/50 1280 x 720p/59.94/60/50
色彩精度 10bit(SDI), YCbCr, 4:2:2
色彩空间 YUV
标准 SMPTE 292 (1.5Gb/s) 、SMPTE 424. SMPTE 425-A (3Gb/s) 、SMPTE2081、SM PTE 2082・0/l 标也75Q (BNCxl),支持 SMPTE352 SDI 元数据
真三输出 HDMI和SDI、IP信号可以以不同的格式输出
OSD菜单显示 支持
屏幕标题 支持,视频嵌入标题字符
视频编码 NDI High Bandwidth (NDI 6 ), AVC-H.264/HEVC-H.265
IP分辨率/帧率 3840 x 2160p/60/50/30/25, 1920x1080p60/50/30/25, 1280x720p60/50
真三输出 HDMI和SDI、IP信号可以以不同的格式输出
IP协议 TCP/IP, IGMP, ICMP, ARP, QoS, SNMP, UDP, HTTP, DNS, DHCP, FTP, NTP, UPNP, SRT, NDI
应用协议 RTMP, RTSP, RTP 流 (单播,组播), MP2TS over UDP (单播,组播) , TS over RTP, TS over SRT, WebRTC, RTSP加密, NDI
色彩空间 10bit, YUV 4:2:2
多码流 2 码流
音频压缩 64Kbps(G.711) / 16Kbps(G.722.1) / 16Kbps(G.726) / 32-128Kbps(MP2L2) / 32-128Kbps(AAC-LC) 可选
OSD 自定义OSD
兼容集成 ONVIF2.4 (Profile S), VISCA Over IP
带宽 230-270Mbps, 4kp60 10 bit 4:2:2;50-60Mbps, 1080p60 10 bit 4:2:2
延迟 NDI 认证, <100ms
浏览器兼容 跨浏览器兼容性 - HTML5 支持 Microsoft Edge、Google Chrome、Firefox 和 Safar
工作温度 –40°C至60°C(-40°F至140°F),(不建议使用PoE,当-15°C(5°F)或更低时,将自动加热)
工作湿度 100%的适用(无冷凝)
电源输入 DC±36V, PoE++(兼容IEEE802.3bt, Type4 Class8)
建议在环境温度低于-15℃时不要使用POE
功率 最大功率:常温下70W,低温下127W(0°C或更低时加热器运行的满载负荷)
安装方法 直立或悬挂,为了确保安全,必须使用提供的安装支架固定装置
安装 吸顶式、壁挂式、重型三脚架
提手 内置便携式提手
雨刷 支持,隐藏设计
三脚架螺孔尺寸 1 x 3/8“,1 x 1/4”+安全锁定点
机身颜色 深灰色
摄像机-尺寸 223.5x265x419.5
重量 10kg
毛量 约12公斤
包含配件 红外控制器x1,防跌落电线x1,防坠落电线安装螺钉x1,电缆盖x1,密封圈x12,快速安装面板螺栓x4,

比较表对比更多的产品

选中产品以比较不同的型号,或转到“产品对比”以进行更多产品比较。

  • Maximum 4 compare products at once, please reselect.
  • Maximum 4 compare products at once, please reselect.
  • Maximum 4 compare products at once, please reselect.
马上比较

信息下载转到帮助&下载中心

下载产品彩页和用户指南,单击“转到学习和下载中心”以获取更多产品信息。

AAAArray ( [faq] => Array ( ) [产品信息] => Array ( [0] => Array ( [id] => 12651 [title] => EXU420N NDI 室外云台摄像机 – 产品信息 [files] => Array ( [0] => Array ( [file_label] => EXU420N NDI 室外云台摄像机 彩页 [file] => https://bolin-av.com/wp-content/uploads/2024/06/EXU420N-4K60室外NDI云台摄像机-Datasheet.pdf [file_login] => [editor_login] => [file_show_in_detail] => 1 ) ) [product_firmware] => [links] => [videos] => [images] => ) ) [产品功能&性能特点] => Array ( ) [产品图片] => Array ( ) [摄像机控制] => Array ( ) [视频信号和图像] => Array ( ) [软件] => Array ( ) )

EXU420N NDI 室外云台摄像机 – 产品信息

订单信息

使用订购信息订购摄像机和配件。

型号 描述 备注
EXU230NX NDI HX3, EX-Ultra, FHD, 30X,HEVC,灰色 摄像机
EXU248N NDI, EX-Ultra, FHD, 48X, FAST HEVC, 灰色 摄像机
EXU420N NDI, EX-Ultra, 4K60, 20X, FAST HEVC, 灰色 摄像机
P36-4 DC36V 4A,电源适配器 标配
VCC-RC-2 红外遥控器 标配
VCC-CC45RS RJ45转RS422/485转换线(摄像机使用) 标配
Tally 灯 标配
摄像机防尘袋 标配
安全绳 标配
电源输出转换线 标配
用于三脚架安装的1/4“、3/8”螺丝 标配
快速操作手册 标配
EG40N NDI解码器(HDMI/SDI输出) 配件-选购
BLA-10 音频转接线(XLR L/R输入/输出) 配件-选购
B-OSM-12 SFP光纤模块收发器 配件-选购
ES-WM 室外壁挂式支架 配件-选购
QR-BM 室外快速安装底座 配件-选购
VAP-10 减震支架 配件-选购
C-PMSB 用于云台摄像机吊顶/硬面天花板的悬挂式安装(黑色) 配件-选购
C-PMBA 吊装底座适配器 配件-选购
BL-PP97 97W大功率POE供电器 配件-选购
