NDI PTZ 摄像机控制器

产品概述

KBD Plus 将专业摄像机控制、实时视频监看与智能自动化功能集于一体，是专为现代制作环境打造的云台摄像机控制器。 内置视频解码、多画面监看，让操作人员清晰可视、精准掌控，从容管理多路摄像机，无需额外配备监看或处理硬件。

    主要特点

  • Bolin-KBD-PLUS-Thumbnail-Image-Control-Screen-1-P-768x458

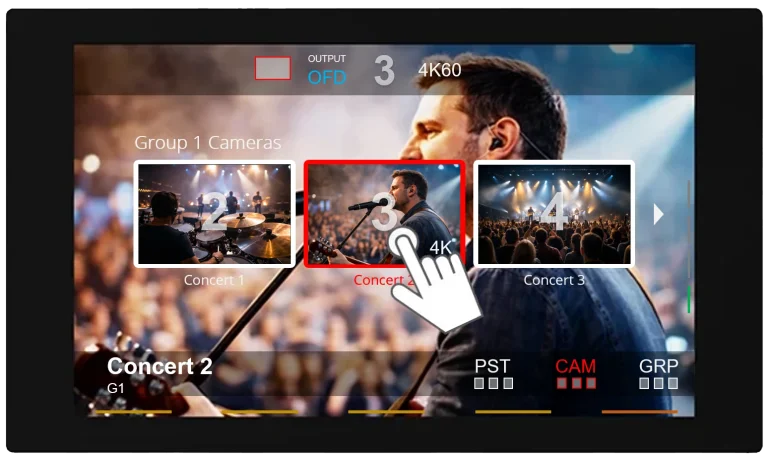

    可视化选择

    缩略图预览可显示每台摄像机的拍摄画面，便于快速识别并选中所需摄像机。且每台摄像机的预置位缩略图预览，也可让用户快速识别并调取所需预置位。

    缩略图预览可显示每台摄像机的拍摄画面，便于快速识别并选中所需摄像机。且每台摄像机的预置位缩略图预览，也可让用户快速识别并调取所需预置位。

  • KBD-Plus-Joystick-2.1-1

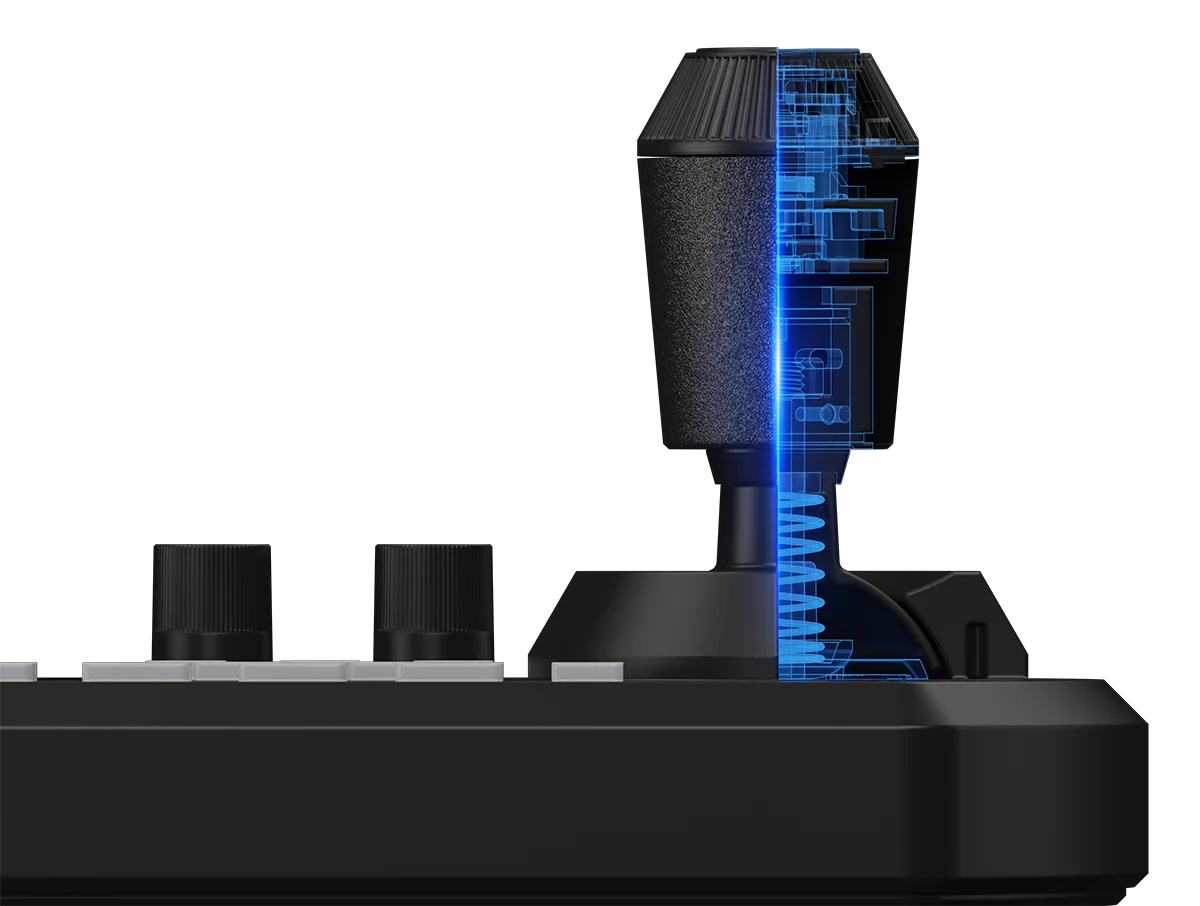

    定制操纵杆，专为精准操控与持久耐用打造

    KBD Plus 操控摇杆专为专业云台摄像机操控量身打造，操控反应流畅、定位精准，且具备长期稳定可靠的性能。不同于普通通用摇杆模块，该产品专为专业摄像机操控精心研发设计。

    KBD Plus 操控摇杆专为专业云台摄像机操控量身打造，操控反应流畅、定位精准，且具备长期稳定可靠的性能。不同于普通通用摇杆模块，该产品专为专业摄像机操控精心研发设计。

功能特性

  • 4 通道视频解码可同时解码多达4路 IP 视频流，适应低延迟实时监看与控制场景。
  • 多视图可在1或4画面布局中查看多路摄像机画面，便于在操控摄像机的同时进行监看。
  • HDMI输出HDMI 2.0 输出接口可在外接显示器上以单画面或多画面布局显示解码后的摄像机画面。
  • USB-C（UVC）输出USB-C 输出支持UVC 协议，解码后的视频可在各类云视频软件应用中被识别为摄像机使用。
  • 支持多协议控制支持VISCA over IP、NDI、ONVIF、Pelco D/P、VISCA、API等协议。并支持松下AW和佳能的XC协议（实现基础的水平、垂直转动及变焦控制）。
  • 触摸屏显示 4 英寸触摸屏可快速进行摄像机控制、监看画面及系统设置
  • 精准摇杆控制精密操纵杆操控顺滑、反应灵敏，长期使用下也能精准调节摄像机角度位置。
  • 三轴同步运动可同时控制水平转动、垂直俯仰与镜头变焦，实现摄像机三轴顺滑联动的平稳运行。
  • 用户自定义功能按键可自定义按键与旋钮，便于操作人员为常用功能进行按键映射，实现更快捷的操控与个性化的工作流程。
  • 图像参数调整专用旋钮和控制按键可快速调节白平衡、曝光、光圈、快门等图像参数设置。
  • 云台速度控制调整云台水平、垂直及变焦速度，适配不同拍摄场景，实现更流畅的镜头运动。
  • R轴控制可直接操控保凌摄像机图像模块横旋转，实现地平线校准、竖屏拍摄以及创意构图。
  • 双手操控单手操作操纵杆，另一只手调节变焦、对焦或图像参数，实现协同操控。
  • 宏命令创建自定义宏命令，只需按下单个按键即可触发多项摄像机操作，提升操作效率。

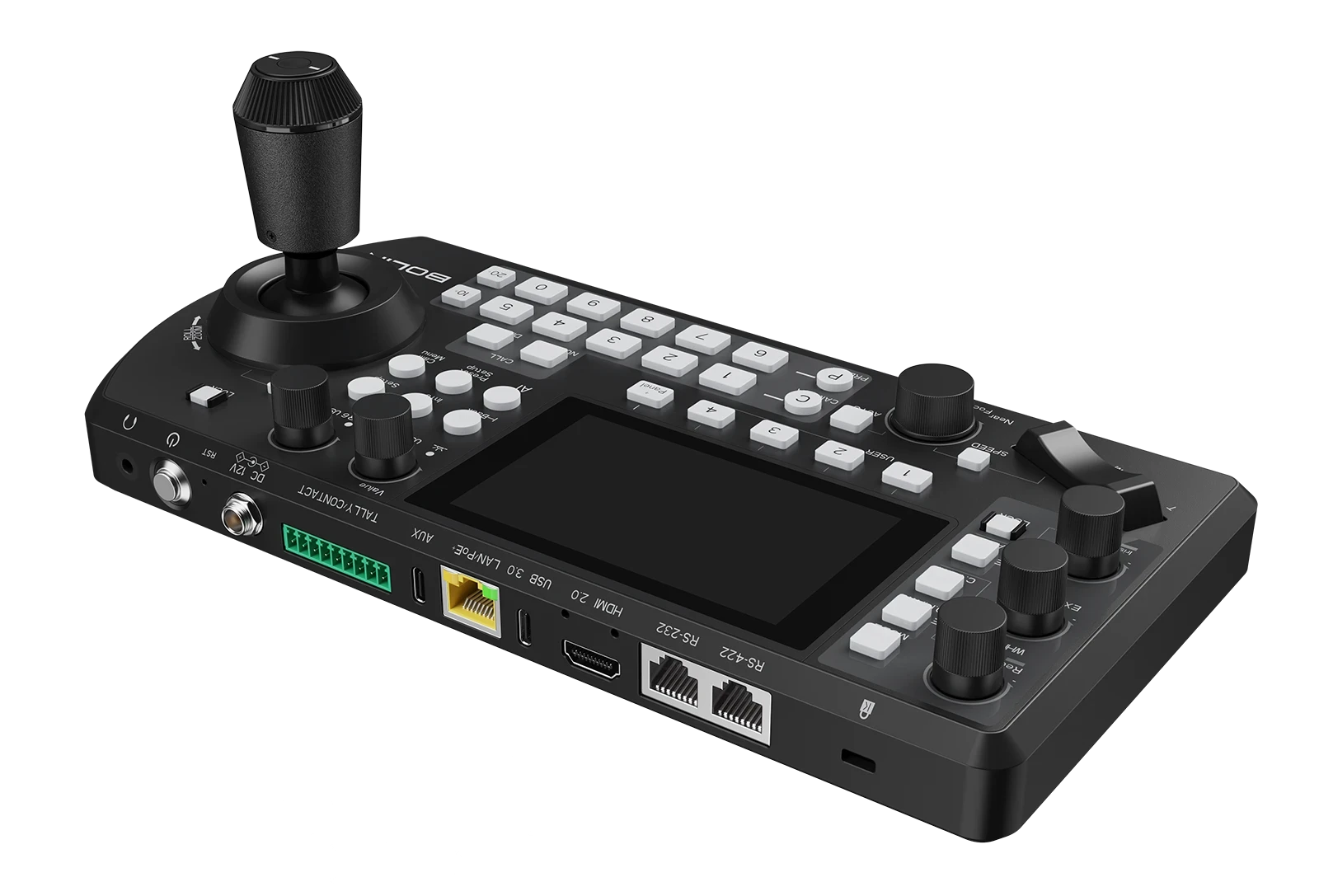

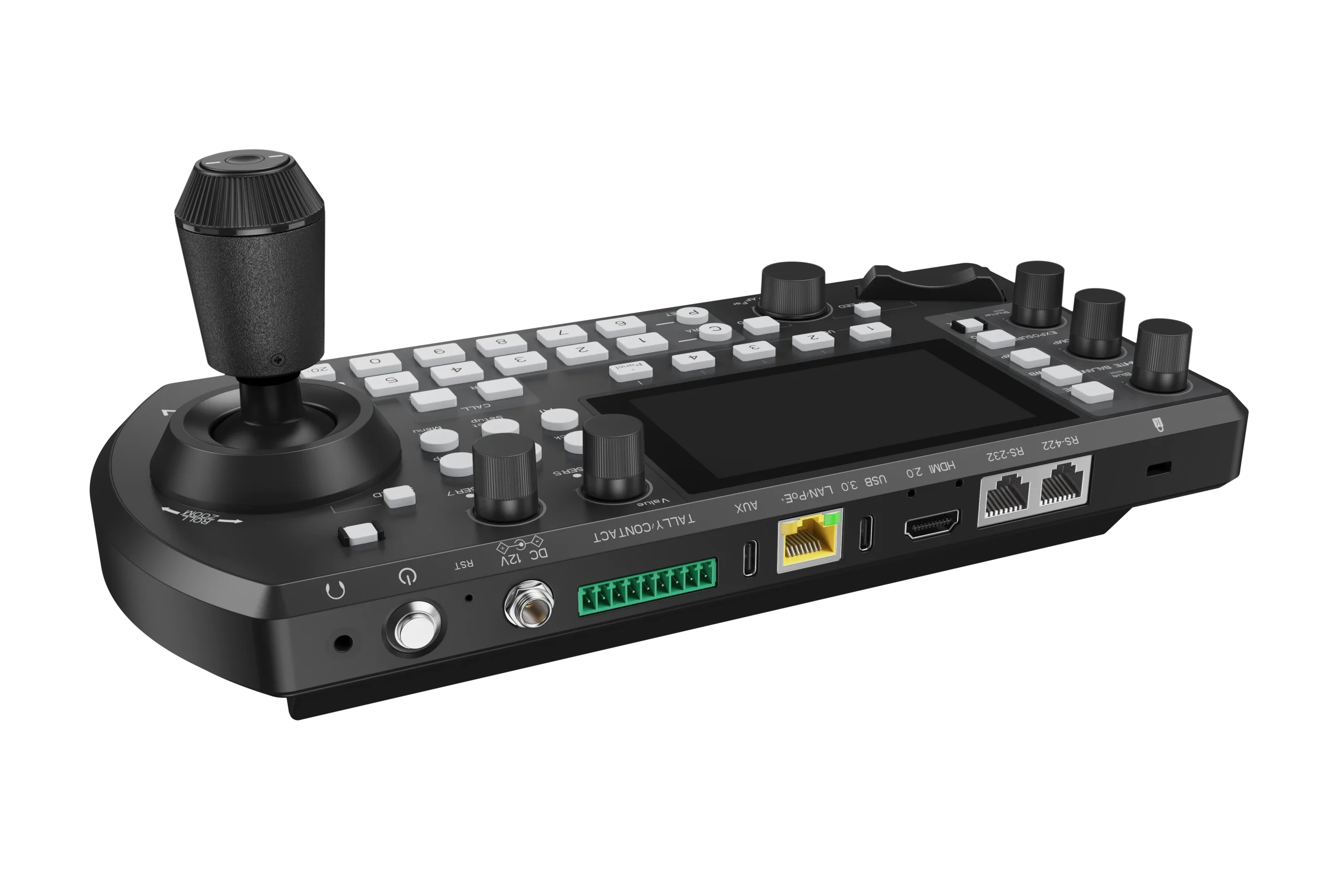

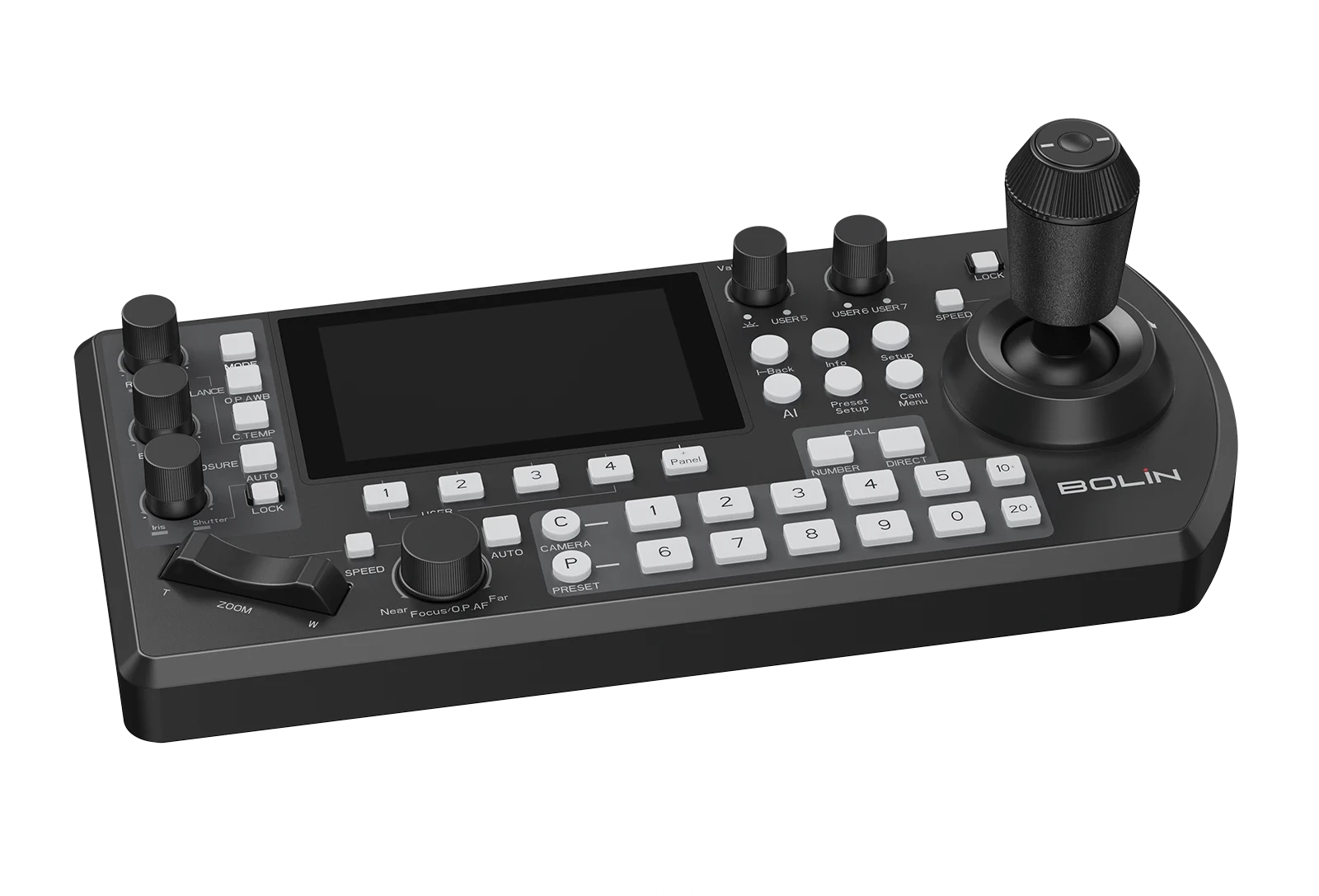

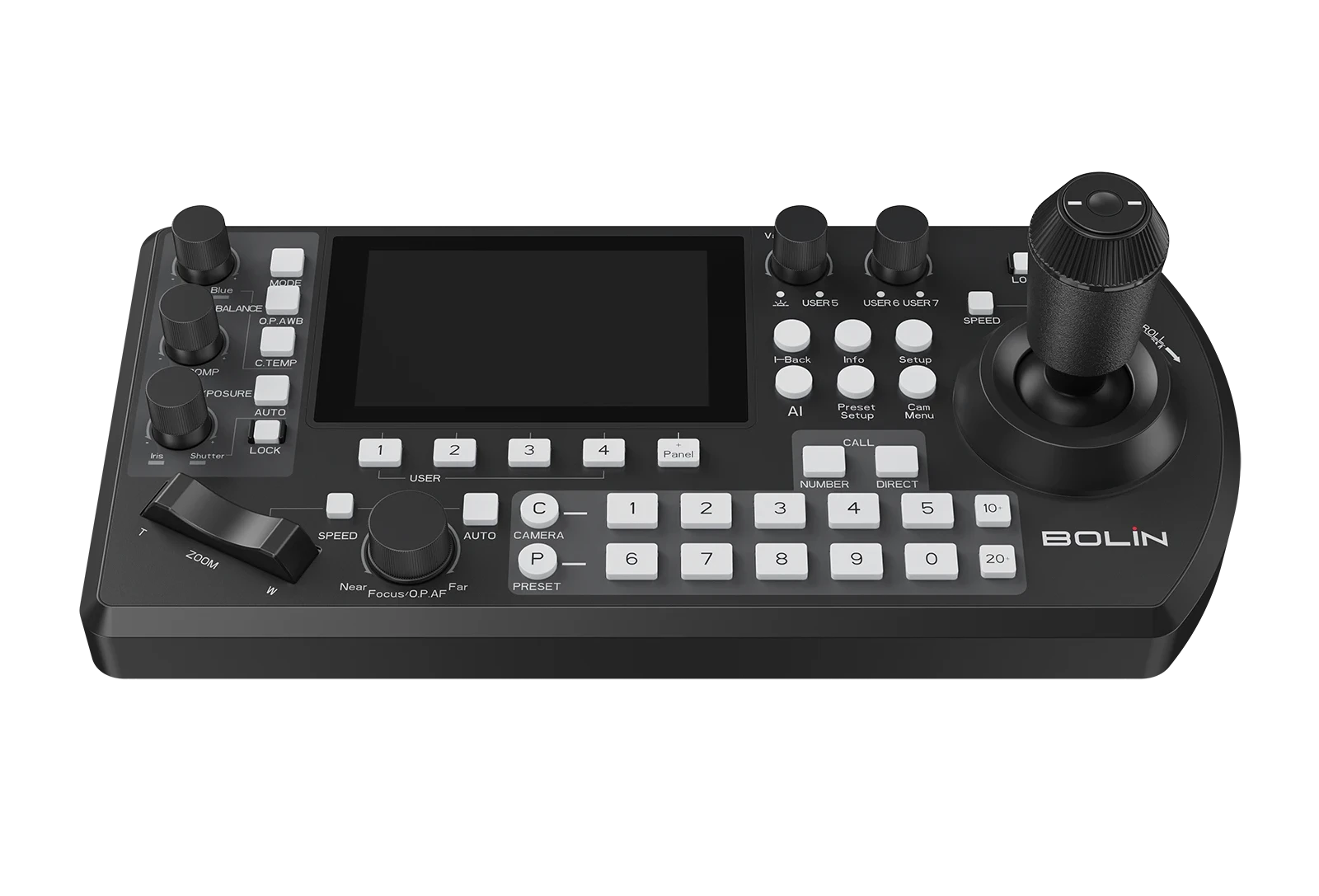

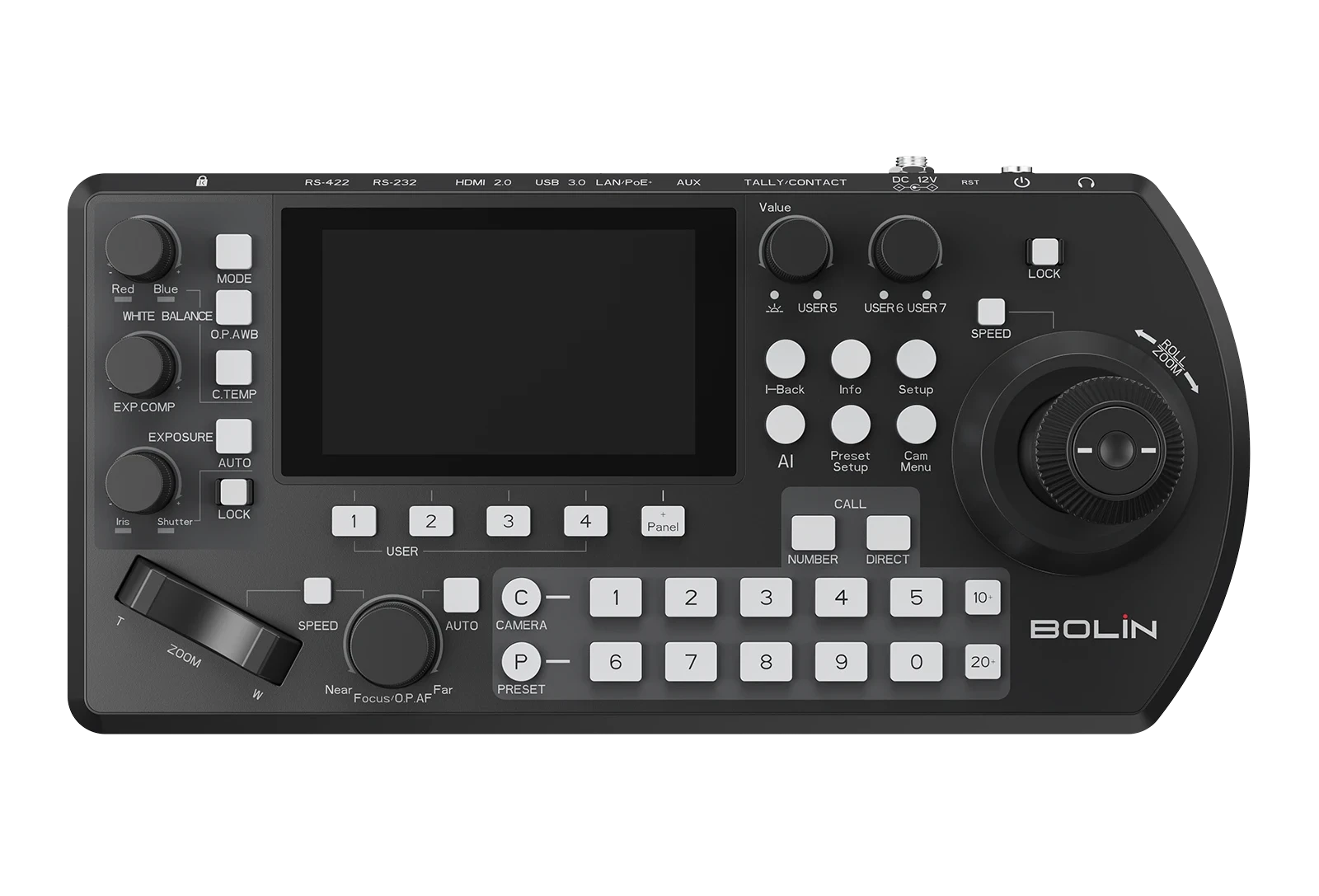

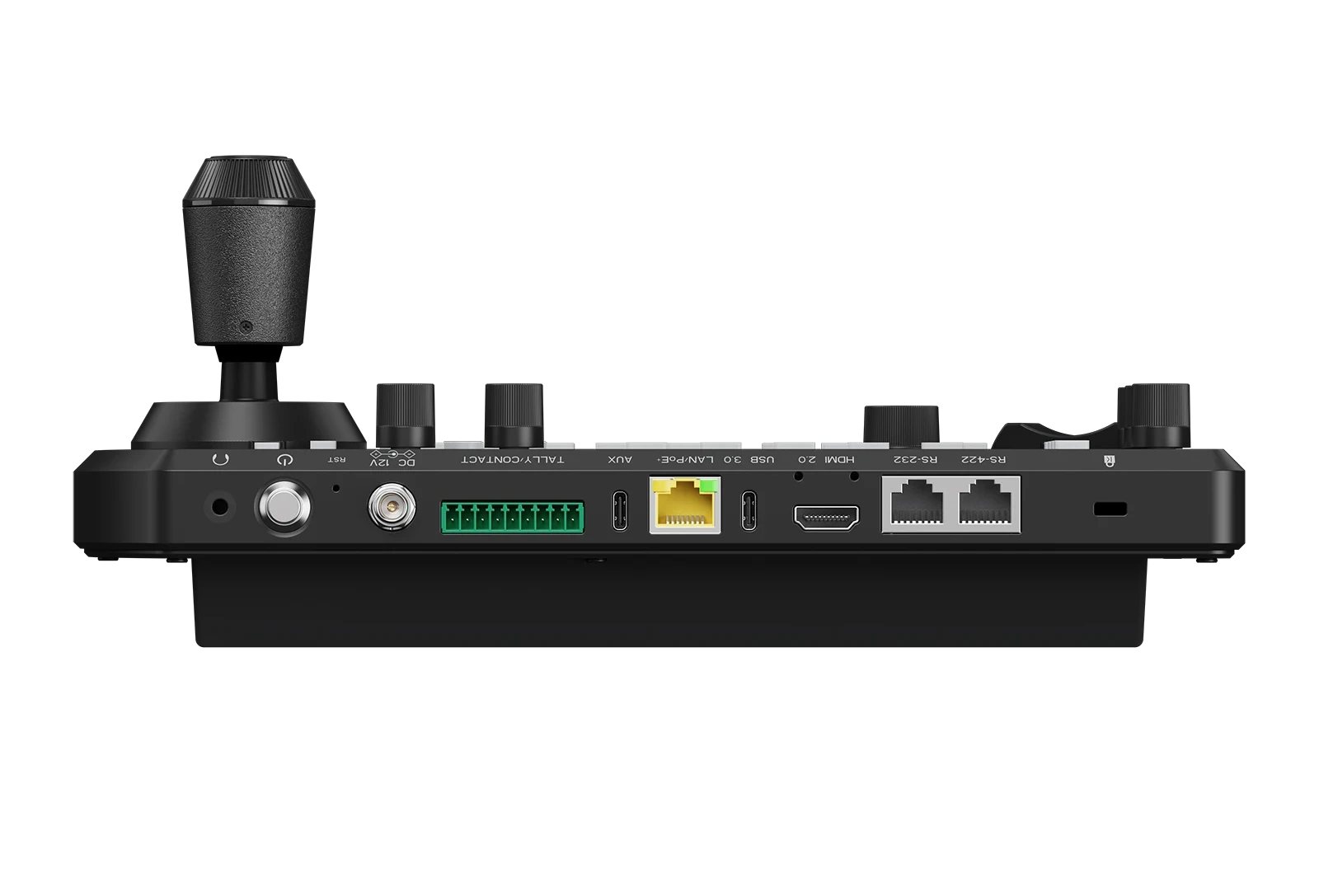

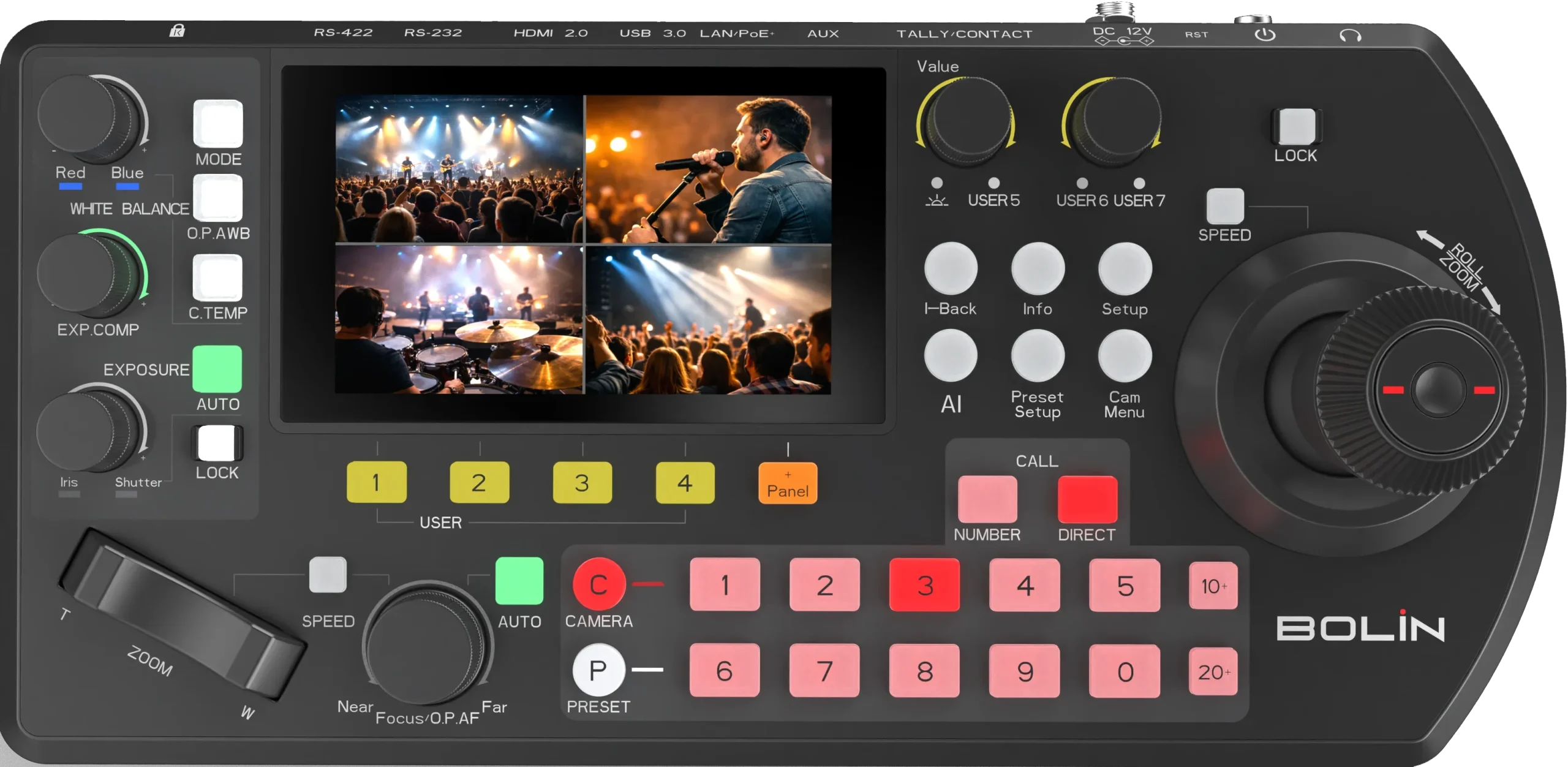

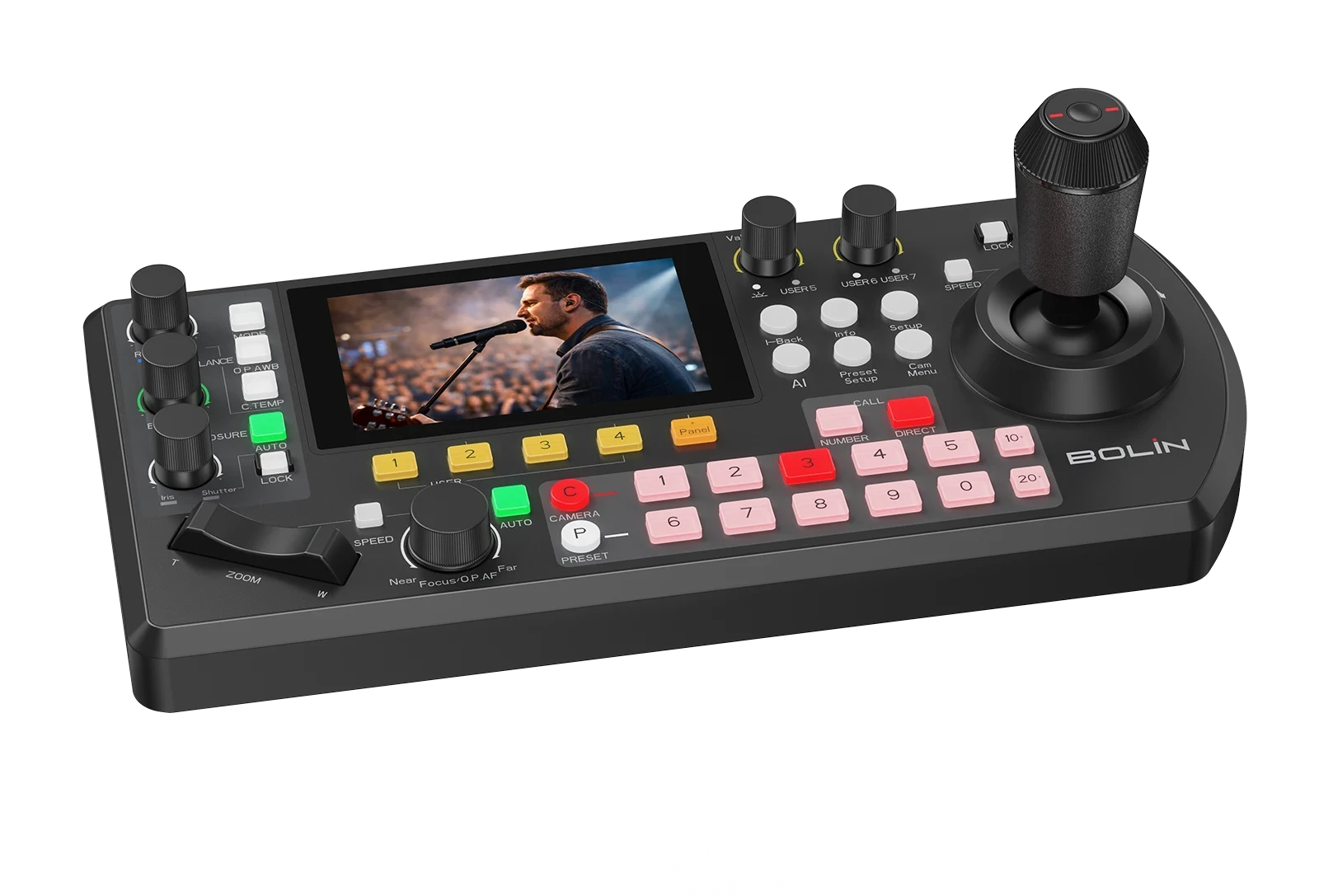

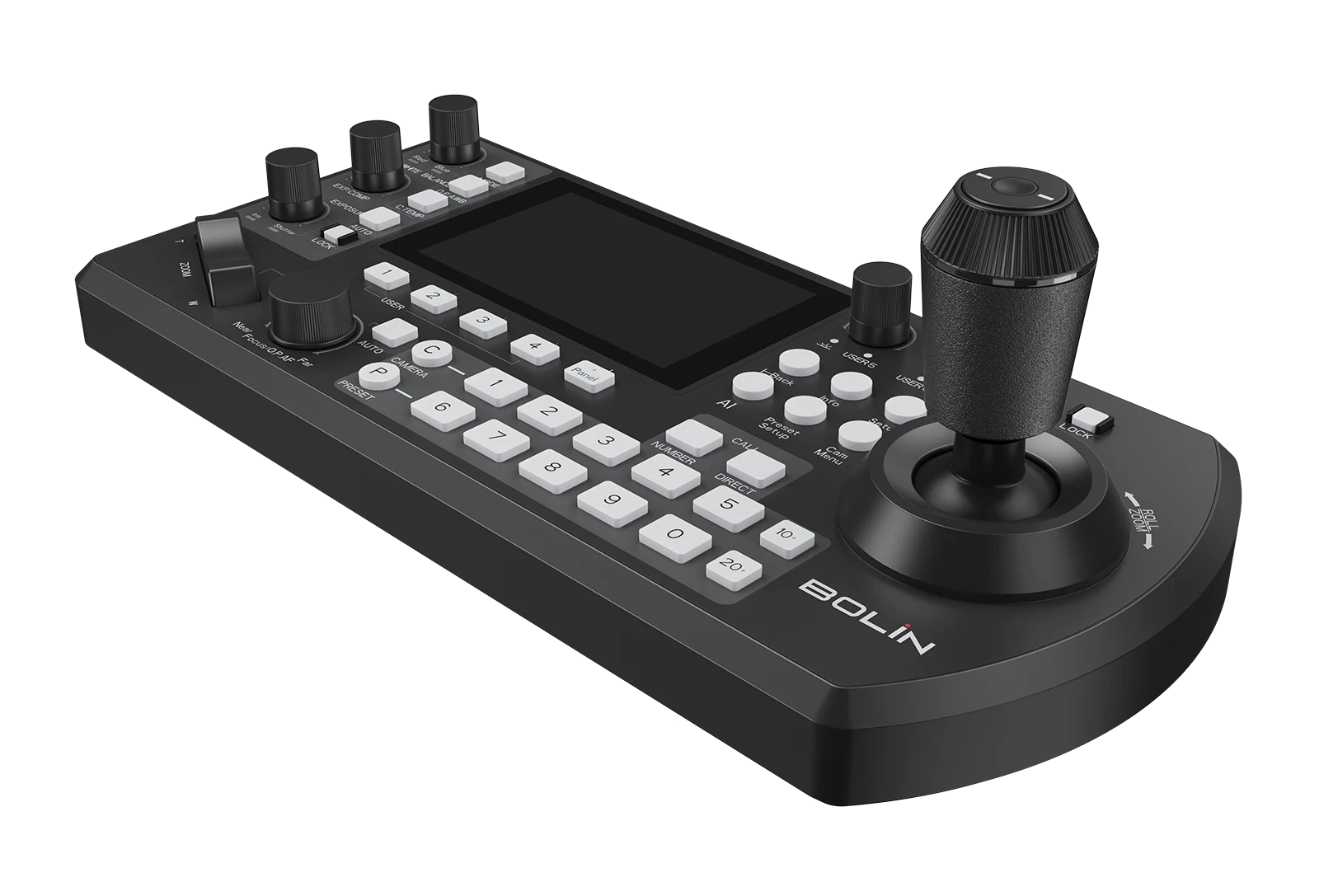

产品图示

        • 规格参数

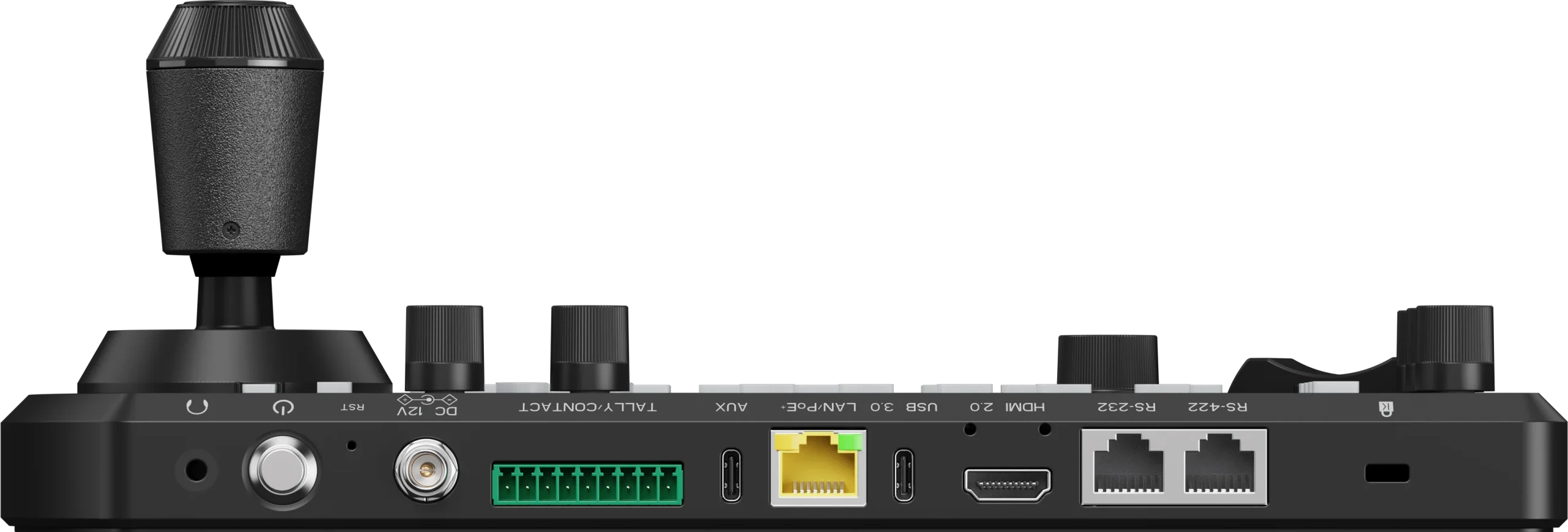

        输入/输出控制 RS232：RJ45 接口 ×1；RS422：RJ45 接口 ×1；Tally 输入 / 输出 *：9 针接口 ×1；网络：RJ45 网口 ×1，1GBase-T (10Mb/100Mb/1000Mb自适应)； USB 2.0（辅助模块 AUX）×1；
        视频输出 带固定架的HDMI 2.0 ×1； USB 3.2 x1
        音频输出 3.5mm 插孔音频输出 ×1
        电源 JEITA 4 型（DC 12V 输入），RJ45 ×1 支持 PoE+（IEEE 802.3at）
        显示屏 4 英寸 800 x 480 彩色LCD 触摸屏
        亮度 350nits
        显示状态 白平衡、色温、增益、快门速度、对焦、帧率、编解码、分辨率、帧速率、视频源、输出
        曝光模式选择 支持：自动、光圈优先、快门优先、手动光圈增益、手动快门增益、黑电平、ND 滤镜
        Zoom跷跷板 支持
        操纵杆顶部按键 支持；变焦/ R 轴控制
        操纵杆 高精度四轴操纵杆
        3轴同时控制 支持，平移+倾斜+缩放 / R轴
        控制摄像机最大数量 允许在单个系统中组合使用多个协议，最多可控制255台摄像机
        IP连接最大数量 255
        串口控制数量 RS232:7(VISCA)，RS422:7(VISCA)，RS485:255(Pelco P/D)
        IP控制协议 NDI、VISCA over IP、ONVIF；API：BOLIN API、松下（仅限云台控制功能）、佳能（仅限云台控制功能），OSC（未来固件更新支持）
        串口控制协议 Visca, Pelco P/D
        串口波特率 2400/4800/9600/19200/38400
        按键/旋钮指示灯 支持，多色 LED 指示灯
        PTZ 灵敏度 255 级超精细调节
        扩展控制模块 AUX USB 接口，未来固件更新支持
        配置 WEB UI，屏触屏
        固件升级 WEB UI
        OPW / 自动调整 按钮
        Roll / ZOOM 控制切换 按钮，在操纵杆的顶部
        Roll / ZOOM 控制 摇杆顶部旋钮
        速度控制 旋钮 x2：旋钮 1 用于平移/俯仰，旋钮 2 用于变焦/对焦
        速度调节 旋钮
        白平衡模式选择 按钮
        R、B增益调整 旋钮
        光圈 / 快门 / ND 滤镜调整 旋钮
        聚焦模式 按钮，自动，手动
        一键聚焦 旋钮
        手动聚焦 旋钮
        设置 按钮
        返回 按钮
        屏幕信息显示 按钮；空白，基础，标准、综合
        摄像机菜单 按钮
        锁定 按键 ×2；图像调节锁定、PTZ控制锁定
        屏幕亮度 旋钮
        用户自定义功能 按键 4 个，旋钮 2 个
        附加控制面板 按钮，带触摸屏用户界面
        数字键 0-9, 10+, 20+
        摄像机选择 按键
        预置位选择 按键
        选择模式 按钮，Direct / Number
        AI 按钮，未来升级固件支持
        视频输出--编码 RTSP（H .264；H .265）；NDI‑HX2 / HX3
        视频输出--分辨率 / 帧率 3840 x 2160p 60/59.94/50/30/29.97/25/24/23.98；1920 x 1080p 60/59.94/50/30/29.97/25/24/23.98
        IP输入 高达3840x2160 1路; 或1080p60 4路
        多视图 4通道
        音频编码 AAC
        音频比特率（bps） 32k/40k/48k/64k/96k/128k
        音频采样率（kHz） 44.1k/48k
        HDMI 视频格式 3840 x 2160p 60/59.94/50/30/29.97/25/24/23.98；1920 x 1080p 60/59.94/50/30/29.97/25/24/23.98
        HDMI 色彩精度 YUV4:2:2 10bit、RGB8:8:8/8bit
        HDMI色彩空间 YUV; RGB
        HDMI 音频 2 通道 PCM 48kHz
        USB视频 UVC 1.5
        USB编码 MJPEG; YUV; H.264
        USB视频格式 3840 x 2160p 30/25；1920 x 1080p 60/50/30/25；1280 x 720p 60/50/30/25；800 x 600 60/50/30/25；704 x 576 60/50/30/25 ；640 x 480 60/50/30/25； 320 x 240 60/50/30/25
        USB音频 UAC 1.0
        输入电压 独立DC 12V 电源输入，电压适配范围 6V～48V，支持 PoE+（IEEE 802.3at）
        功率消耗 最小12W；最大14W
        工作温度 -10°C～40°C
        存储温度 -20°C～60°C，(-4°F to 140°F )
        尺寸 278 mm x 132 mm x 99.5 mm (不带底座支架)
        重量 1.4kg

        比较表对比更多的产品

        选中产品以比较不同的型号，或转到“产品对比”以进行更多产品比较。

        • Maximum 4 compare products at once, please reselect.
        • Maximum 4 compare products at once, please reselect.
        • Maximum 4 compare products at once, please reselect.
        马上比较

        信息下载转到帮助&下载中心

        下载产品彩页和用户指南，单击“转到学习和下载中心”以获取更多产品信息。

        AAAArray ( [faq] => Array ( ) [产品信息] => Array ( [0] => Array ( [id] => 13757 [title] => KBD Plus 产品信息 [files] => Array ( [0] => Array ( [file_label] => KBD plus 彩页 [file] => https://bolin-av.com/wp-content/uploads/2026/10/KBD-PLUS-Datasheet.pdf [file_login] => [editor_login] => [file_show_in_detail] => 1 ) [1] => Array ( [file_label] => KBD plus 说明书 [file] => https://bolin-av.com/wp-content/uploads/2026/10/KBD-Plus-USER-MANUAL-CH.pdf [file_login] => [editor_login] => [file_show_in_detail] => 1 ) [2] => Array ( [file_label] => KBD plus 尺寸图 [file] => https://bolin-av.com/wp-content/uploads/2026/10/KBD-Plus-Dimension.pdf [file_login] => [editor_login] => [file_show_in_detail] => 1 ) ) [product_firmware] => [links] => [videos] => [images] => ) ) [产品功能&性能特点] => Array ( ) [产品图片] => Array ( ) [摄像机控制] => Array ( ) [视频信号和图像] => Array ( ) [软件] => Array ( ) )

        KBD Plus 产品信息

        Documentation
        KBD plus 彩页KBD plus 说明书KBD plus 尺寸图

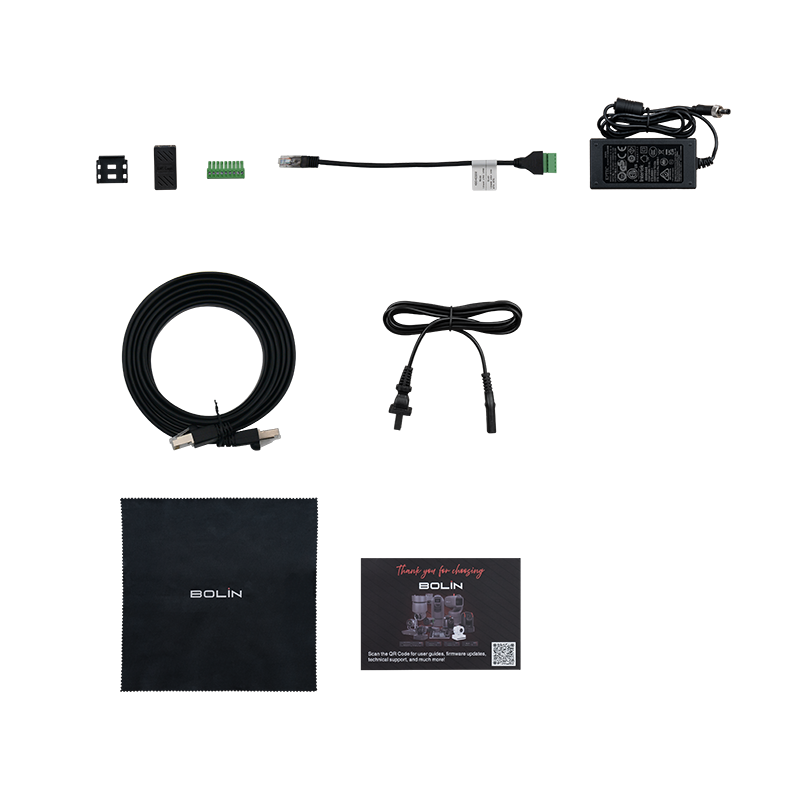

        配件 ( 红角标 = 标配 )

        KBD Plus控制键盘 标配件

        RS232转8 PIN凤凰连接线

        RJ45转RS422/485转换线（摄像机使用）

        订单信息

        使用订购信息订购摄像机和配件。

        型号 描述 备注
        KBD Plus NDI 控制键盘 VISCA，Pelco D/P，Onvif，VISCA over IP，NDI
        P12-4L DC 12V 4A电源适配器 标配
        KBD-NC45 RJ45 连接线 标配
        黑色无尘布 标配
        快操操作手册 标配
        VCC-CC45RS RJ45转RS422/485转换线（摄像机使用） 选购
        VCC-CC8MDP RS232转8 PIN凤凰连接线 选购
        KBD-422232C RJ45 转 RS232/422/485转换线 选购
