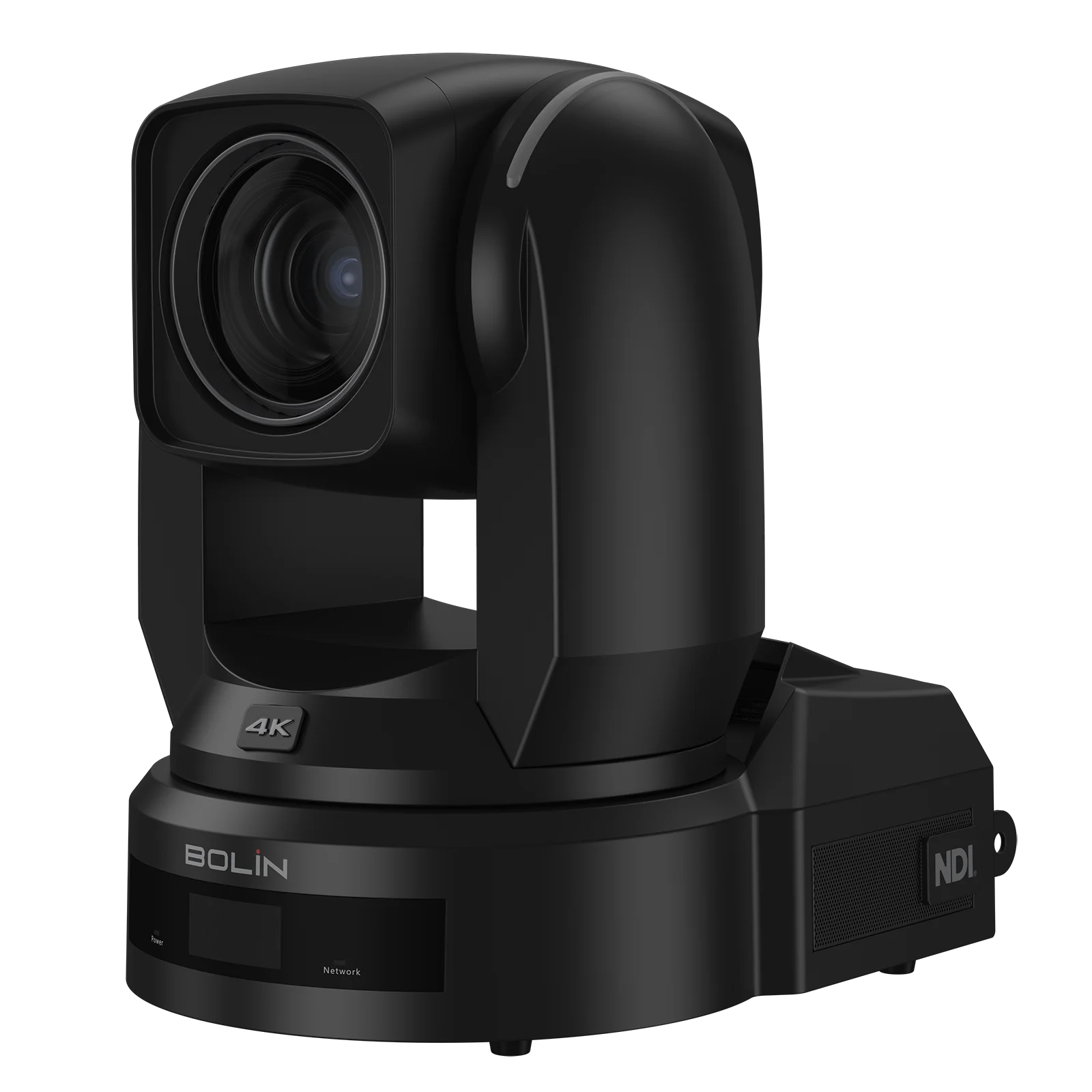

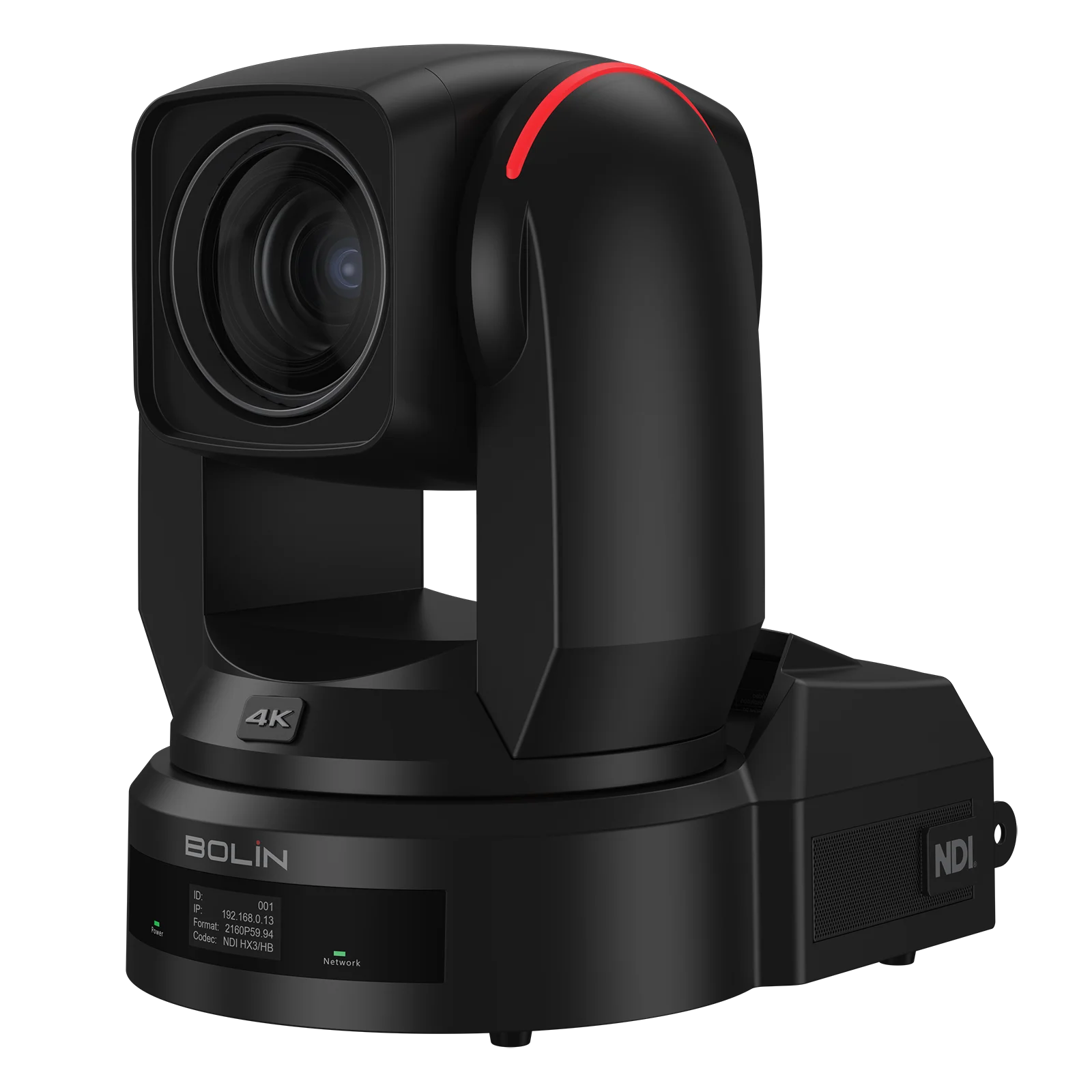

R9-L420N NDI 4K云台摄像机
产品概述
R9-L420N 配备 1 英寸索尼图像传感器,可拍摄细节丰富的 4K60 视频。更大尺寸的传感器能够捕捉更多光线,提升画面清晰度、动态范围以及色彩还原效果。这使得该摄像机可输出高分辨率视频,色彩还原度高,在各类光照环境下均具备出色画质表现,非常适用于高要求的广电直播与现场制作场景。
-

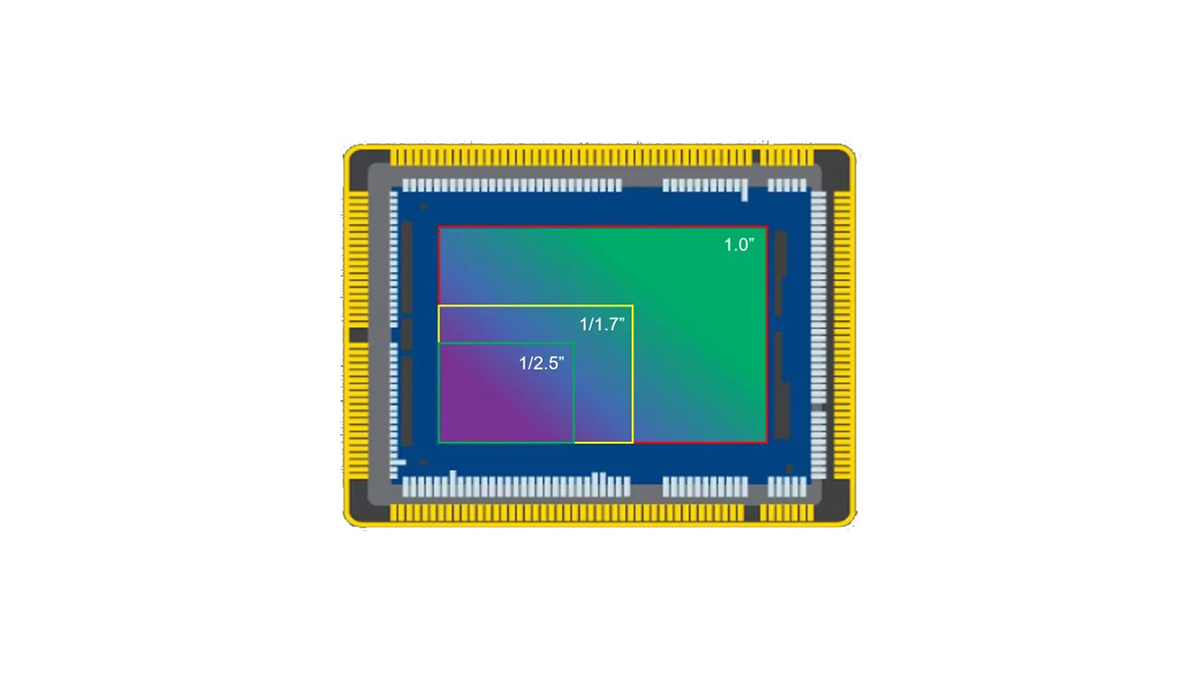

1英寸4K60图像传感器
1英寸的大尺寸传感器能捕捉更多光线,提供更高的细节表现、更佳的动态范围以及在复杂光线条件下的出色性能。
1英寸的大尺寸传感器能捕捉更多光线,提供更高的细节表现、更佳的动态范围以及在复杂光线条件下的出色性能。
-
PDAF快速聚焦
将相位检测自动对焦(PDAF)与对比度检测自动对焦(CDAF)相结合,兼顾对焦速度快与对焦精度高的优势。相位检测自动对焦可快速判断对焦所需的方向与距离,而对比度检测自动对焦则对画面进行精细调校,以实现极致清晰度。这让相机能够快速锁定拍摄主体,即便在主体移动或快速变焦的情况下,也能保持稳定可靠的对焦效果。
将相位检测自动对焦(PDAF)与对比度检测自动对焦(CDAF)相结合,兼顾对焦速度快与对焦精度高的优势。相位检测自动对焦可快速判断对焦所需的方向与距离,而对比度检测自动对焦则对画面进行精细调校,以实现极致清晰度。这让相机能够快速锁定拍摄主体,即便在主体移动或快速变焦的情况下,也能保持稳定可靠的对焦效果。
-

音视频同步调整

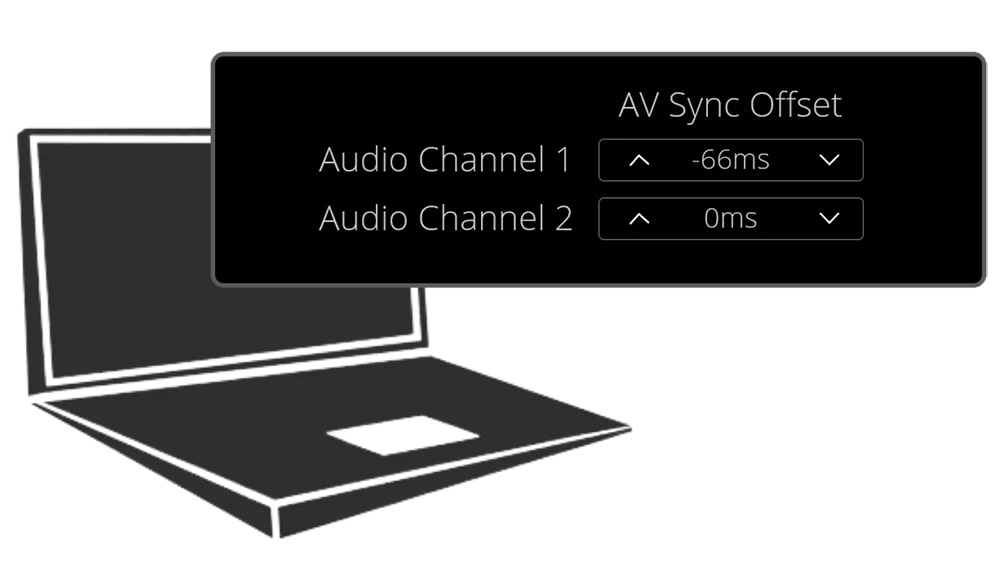

摄像机出厂已完成校准,确保开箱即可实现音视频精准同步。内置唇形同步调节功能,支持操作人员在外部设备产生处理延迟时,精细调整音频时序。这有助于保持声音与画面动作自然契合,让录制全程人声与肢体动作始终精准匹配。
摄像机出厂已完成校准,确保开箱即可实现音视频精准同步。内置唇形同步调节功能,支持操作人员在外部设备产生处理延迟时,精细调整音频时序。这有助于保持声音与画面动作自然契合,让录制全程人声与肢体动作始终精准匹配。
-

适配标准滤镜卡口

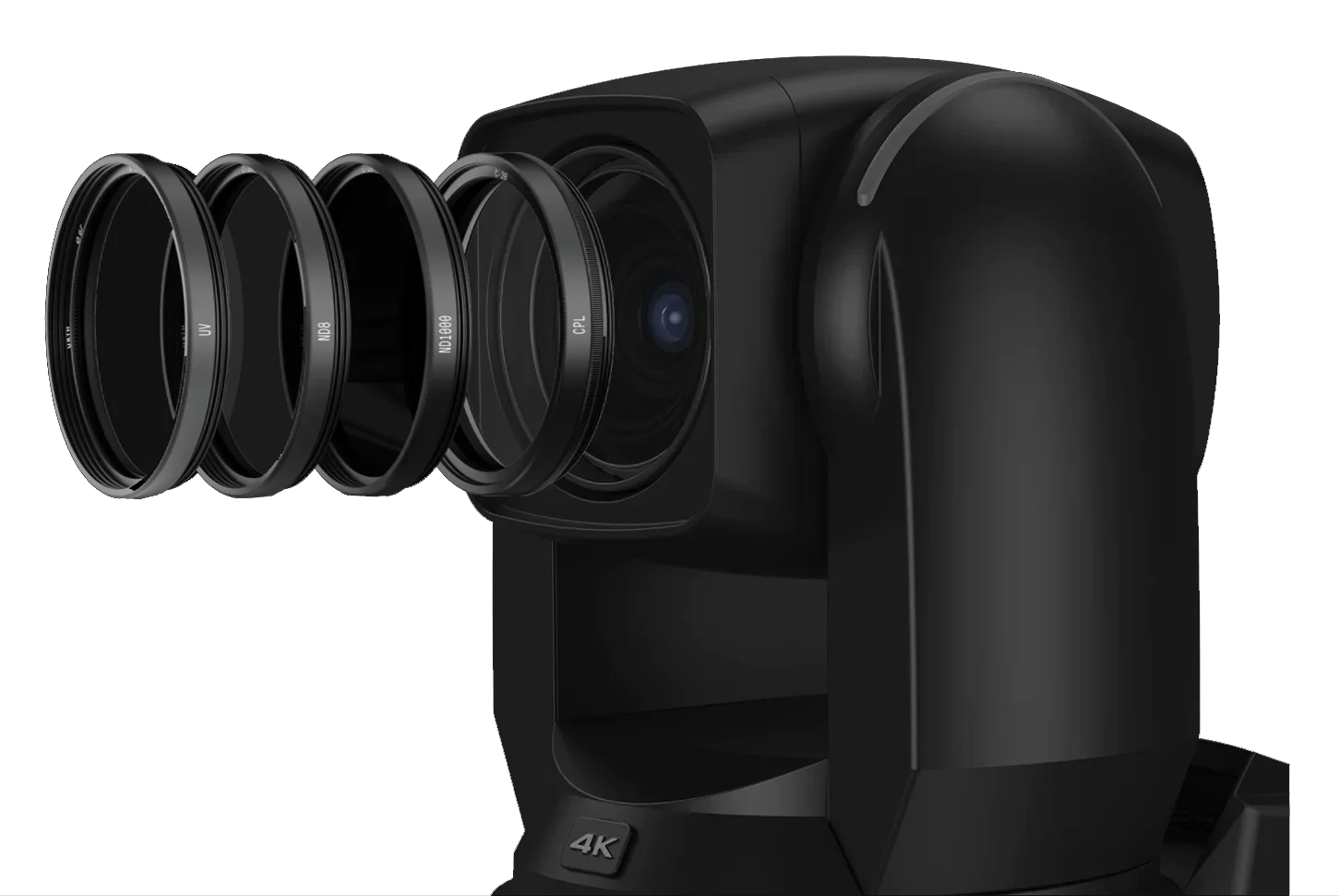

标准 77 毫米螺纹滤镜卡口可将常见的螺纹旋入式滤镜直接安装在镜头上。这使得用户无需额外安装配件,即可使用 ND 滤镜、柔焦滤镜或保护滤镜等附件。得益于兼容市面上通用的 77 毫米滤镜,这款摄像机能够轻松适配各类光线环境与创意拍摄需求。
标准 77 毫米螺纹滤镜卡口可将常见的螺纹旋入式滤镜直接安装在镜头上。这使得用户无需额外安装配件,即可使用 ND 滤镜、柔焦滤镜或保护滤镜等附件。得益于兼容市面上通用的 77 毫米滤镜,这款摄像机能够轻松适配各类光线环境与创意拍摄需求。
-


内置ND滤镜
摄像机内置四档可选 ND 滤镜,操作人员可在保持所需光圈与快门参数不变的同时,快速削减进光量。机械式 ND 滤镜系统能够在强光环境下实现精准曝光控制,同时保障画质无损。这让设备在强光场景拍摄时,更容易维持稳定的景深效果。
摄像机内置四档可选 ND 滤镜,操作人员可在保持所需光圈与快门参数不变的同时,快速削减进光量。机械式 ND 滤镜系统能够在强光环境下实现精准曝光控制,同时保障画质无损。这让设备在强光场景拍摄时,更容易维持稳定的景深效果。
-
时间码同步
内置时间码支持摄像机与其他摄像机及制作设备实现同步。通过在各设备间统一时间码,操作人员可在多机位拍摄制作及复杂的广播工作流程中保持精准时序。这既能确保视频与音频始终精准对齐,又能简化整个制作系统的同步操作。
内置时间码支持摄像机与其他摄像机及制作设备实现同步。通过在各设备间统一时间码,操作人员可在多机位拍摄制作及复杂的广播工作流程中保持精准时序。这既能确保视频与音频始终精准对齐,又能简化整个制作系统的同步操作。
-
120 帧高帧率
支持 1080p 分辨率下最高每秒 120 帧的拍摄,能够更流畅、清晰地捕捉高速动态画面。更高的帧率可呈现更多运动细节,还能在需要时实现画质纯净的慢动作回放。这让拍摄人员在抓拍高速移动主体时拥有更大创作自由度,同时保留自然的动态效果与画质。
支持 1080p 分辨率下最高每秒 120 帧的拍摄,能够更流畅、清晰地捕捉高速动态画面。更高的帧率可呈现更多运动细节,还能在需要时实现画质纯净的慢动作回放。这让拍摄人员在抓拍高速移动主体时拥有更大创作自由度,同时保留自然的动态效果与画质。
-

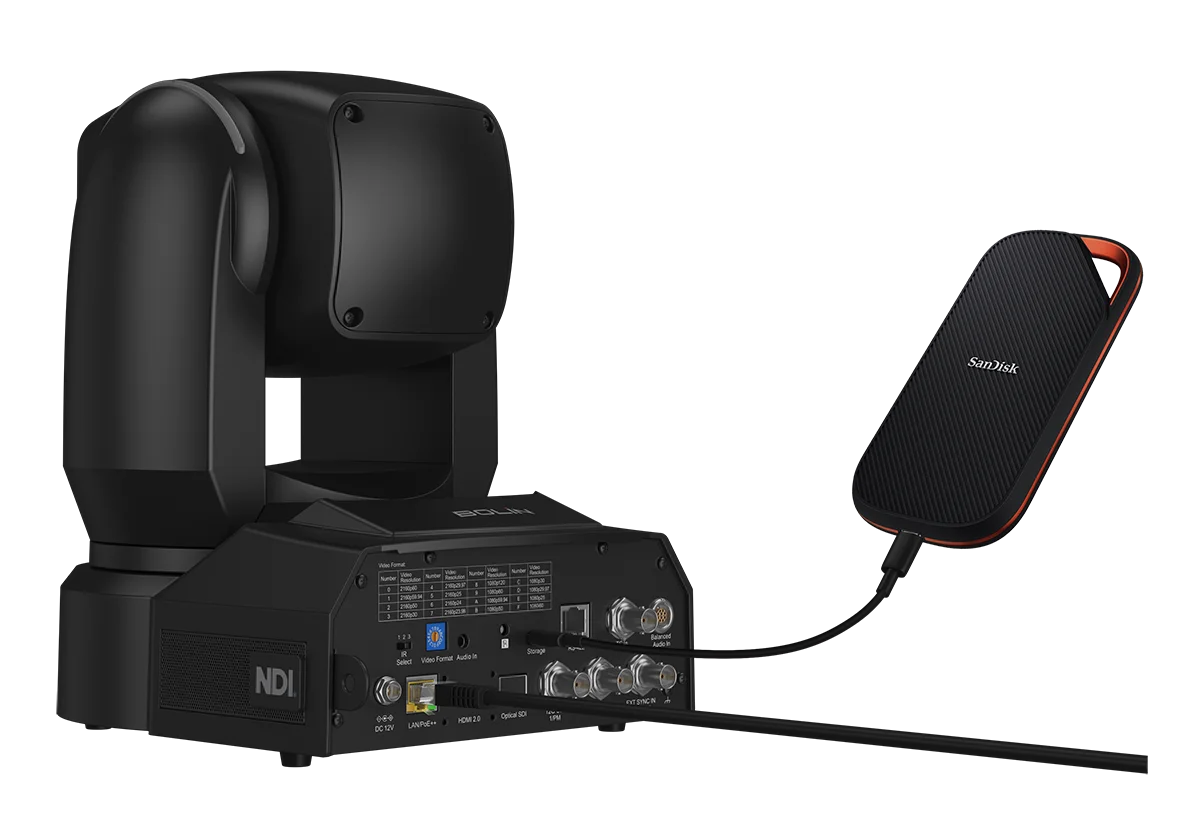

外置 USB 录制
可通过 USB-C 接口将视频直接录制至外部存储设备。操作人员无需外接录制设备或额外的录制硬件,即可在本地完成画面录制。USB 直录功能为拍摄制作过程中的素材备份和独立录制提供了简便方式。
可通过 USB-C 接口将视频直接录制至外部存储设备。操作人员无需外接录制设备或额外的录制硬件,即可在本地完成画面录制。USB 直录功能为拍摄制作过程中的素材备份和独立录制提供了简便方式。
-

LCD显示屏

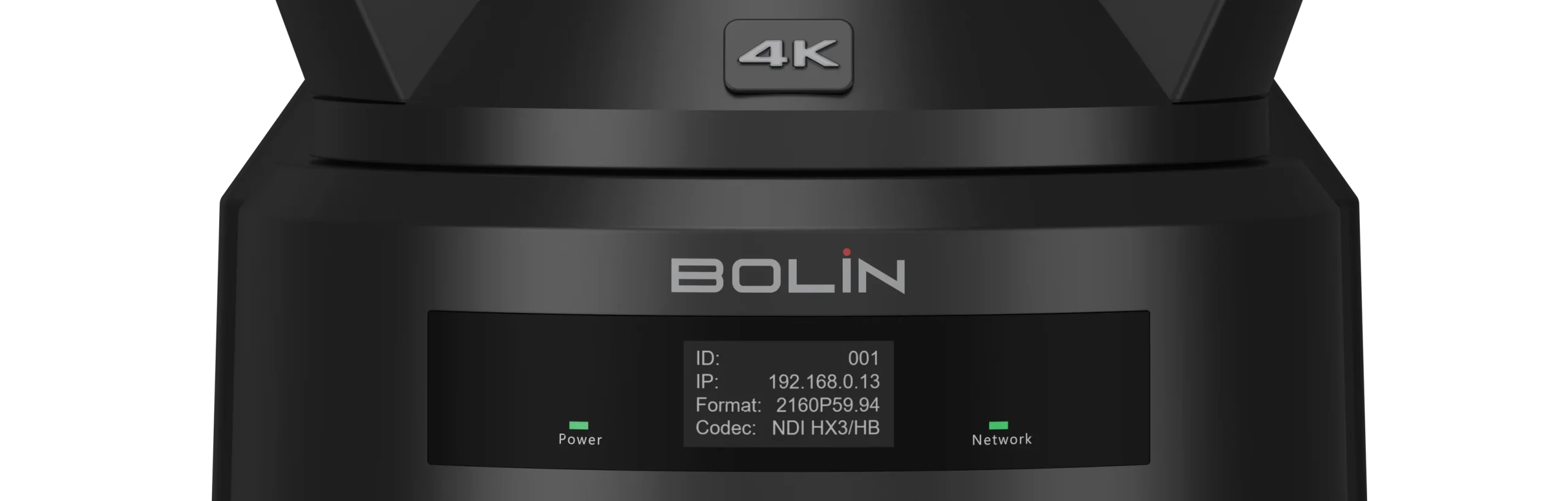

内置前置液晶显示屏可快速查看摄像机关键信息,包括 IP 地址、分辨率、视频格式及编码设置。方便操作人员和技术人员在设备安装、调试或故障排查过程中快速核验系统运行状态。
内置前置液晶显示屏可快速查看摄像机关键信息,包括 IP 地址、分辨率、视频格式及编码设置。方便操作人员和技术人员在设备安装、调试或故障排查过程中快速核验系统运行状态。
-

图像裁剪
通过辅 SDI 端口输出主图像的用户自定义裁剪区域,从单路摄像机提供更多取景构图选择。
通过辅 SDI 端口输出主图像的用户自定义裁剪区域,从单路摄像机提供更多取景构图选择。
-


超精细云台控制

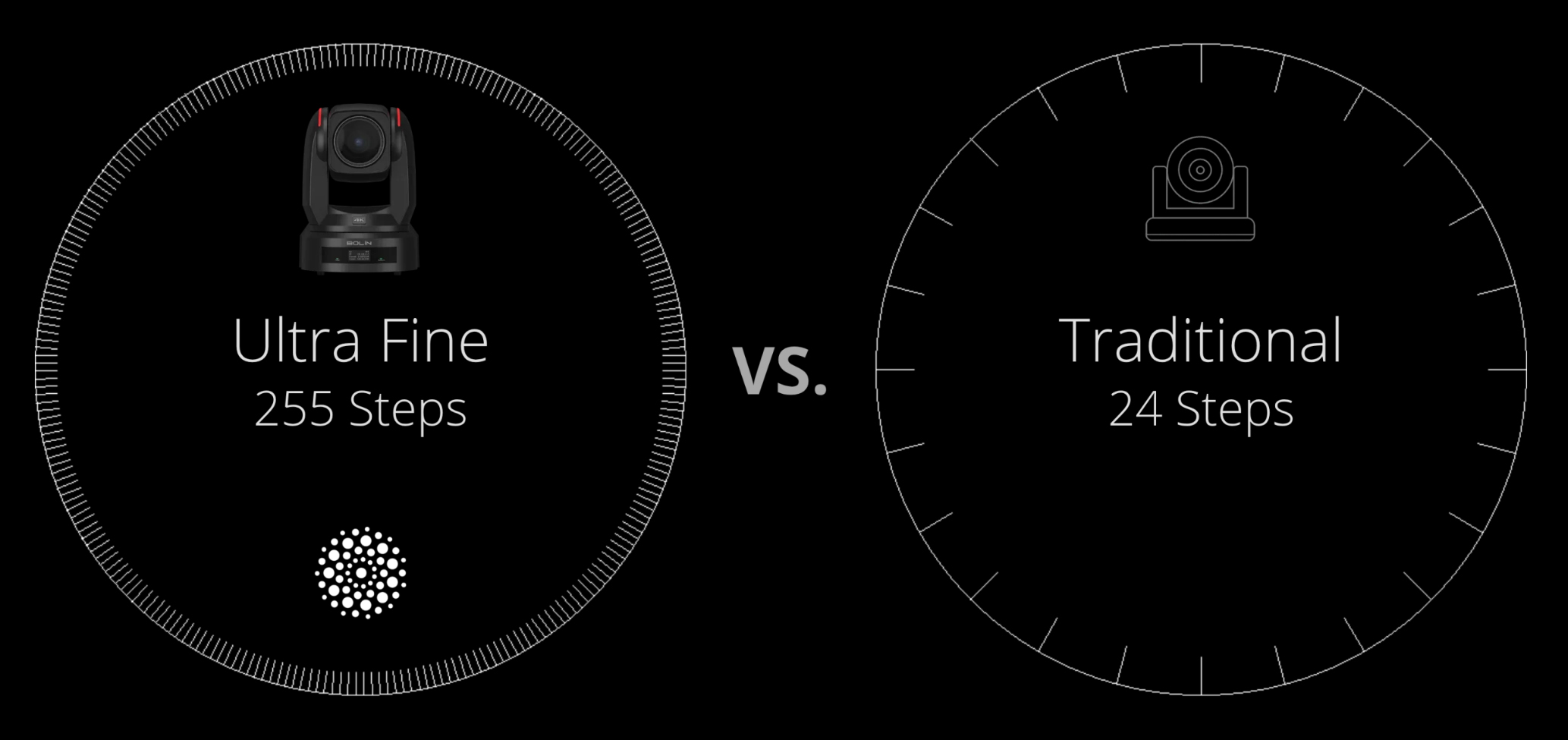

超精细云台控制将云台定位扩展至 255 级控制档位,远超大多数摄像机采用的常规 24 级标准。更高的精度可让操作人员实现更平稳、更细腻的摄像机运动以及更精准的定位效果。最终能够实现更可控的运动轨迹与细微角度调节,这在构图精度要求极高的广电转播、演播室及现场直播制作场景中尤为实用。
超精细云台控制将云台定位扩展至 255 级控制档位,远超大多数摄像机采用的常规 24 级标准。更高的精度可让操作人员实现更平稳、更细腻的摄像机运动以及更精准的定位效果。最终能够实现更可控的运动轨迹与细微角度调节,这在构图精度要求极高的广电转播、演播室及现场直播制作场景中尤为实用。
主要特点
功能特性
- 1英寸Sony 图像传感器1英寸的大尺寸传感器能捕捉更多光线,提供更高的细节表现、更佳的动态范围以及在复杂光线条件下的出色性能。
- 4K60 & 1080p120支持4K60超高分辨率视频录制,支持1080p120可流畅捕捉高速动态画面并实现慢动作回放。
- 先进图像处理器先进的图像处理技术可优化曝光、色彩与降噪效果,在各类光线环境下都能呈现画质均衡的影像。
- 20X 光学变倍20 倍变焦范围可灵活构图,从广角全景画面到近距离特写镜头都能轻松实现,且画质无损
- 超广角71.3° 水平视场角可容纳更多画面场景,轻松拍摄舞台、场馆及各类开阔环境。
- 支持FreeDFreeD 输出可为AR 特效元素、虚拟演播室、XR 制作场景提供高精度摄像机追踪数据。
- 色彩矩阵丰富的色彩参数调整,以便更好地匹配其他摄像机,并在多机位拍摄制作中保持色彩统一。
- 内置提手内置手提设计便于在各类拍摄制作场景中搬运、安放及架设该摄像机。
- 一根线解决方案支持PoE++,可通过单根网线同时供电、传输控制信号与网络数据,简化安装流程。
- 平衡音频输入平衡卡侬接口可支持麦克风或线路级音频输入,并配备幻象供电功能,能够将高品质音频嵌入视频同步输出。
- 光口 SDI 输出光口 SDI 采用 SFP+ 模块通过光纤传输 SDI 视频信号,可实现稳定可靠的远距离信号传输。
- 开放API开放API接口允许开发人员和系统集成商搭建定制化应用程序、实现控制自动化,并将摄像机集成到更大规模的系统中
- 内置NDI BridgeNDI 嵌入式桥接可实现跨不同网络安全的 NDI 连接,支持远程制作与分布式工作流程。
- 多视频信号输出可通过 HDMI、SDI 和 IP 同时输出视频,分辨率可独立配置,且支持多路 IP 流并发传输。
- Genlock同步锁相可在多机位拍摄制作中将摄像机与外部基准信号进行同步,支持黑场信号同步与三电平同步两种制式。
- 超低延迟超低延迟视频输出可确保直播制作与监看工作流程实现近乎实时的输出。
- 静音云台电机运行安静,可最大限度降低机械噪音,让这款摄像机非常适用于演播室及对噪音敏感的各类场景。
- 轨迹录制摄像机运动轨迹并进行回放,即可复刻复杂运动路径,实现流畅且稳定的拍摄效果。
- 慢/快精准云台控制水平及垂直转动速度范围为每秒极低转速 0.05 度至高速每秒 70 度,可实现精准运转与快速重新定位。
- AI 构图与智能追踪人工智能可自动追踪拍摄主体并调整构图,使其始终处于画面中的合适位置。该功能将在后续固件更新中推出。

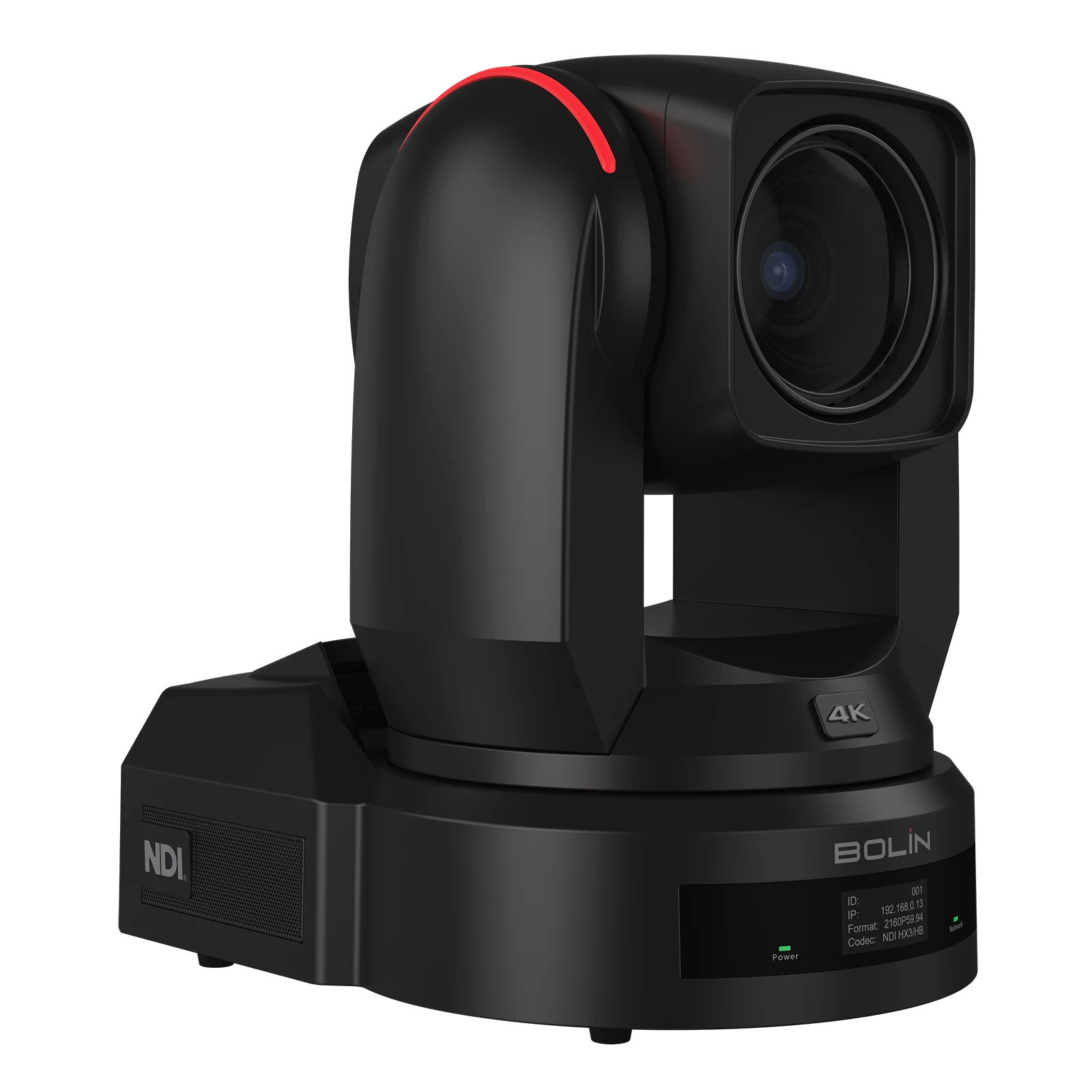

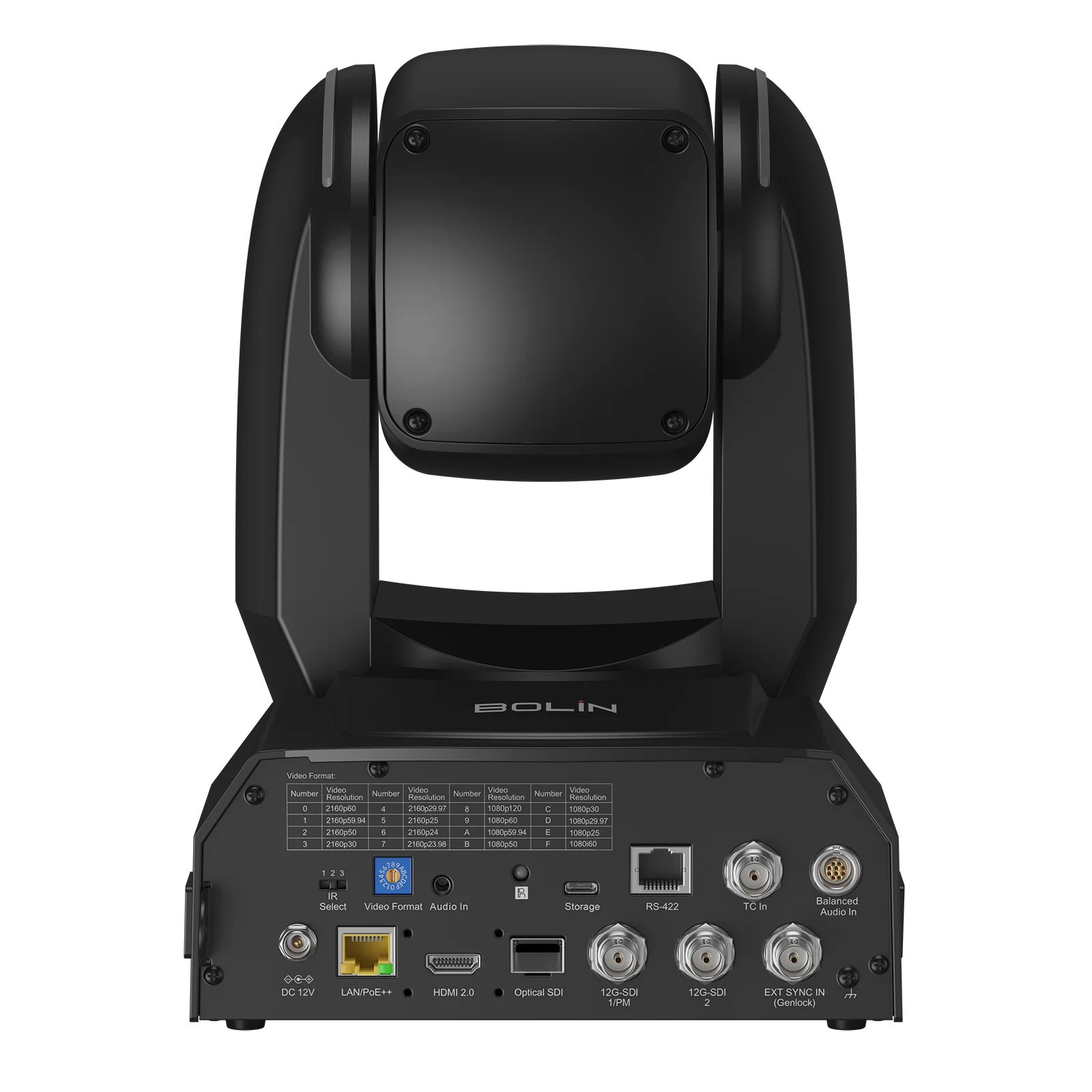

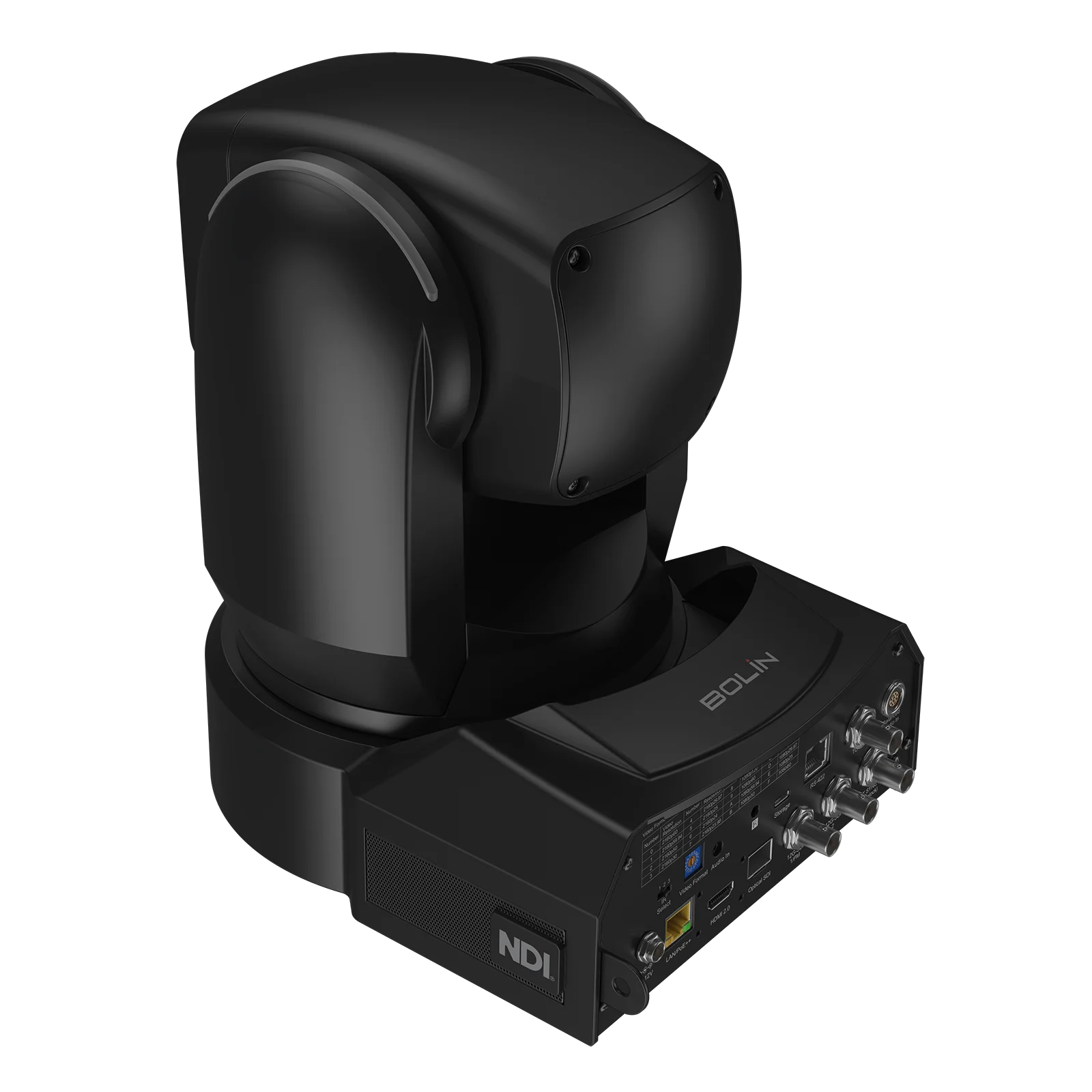

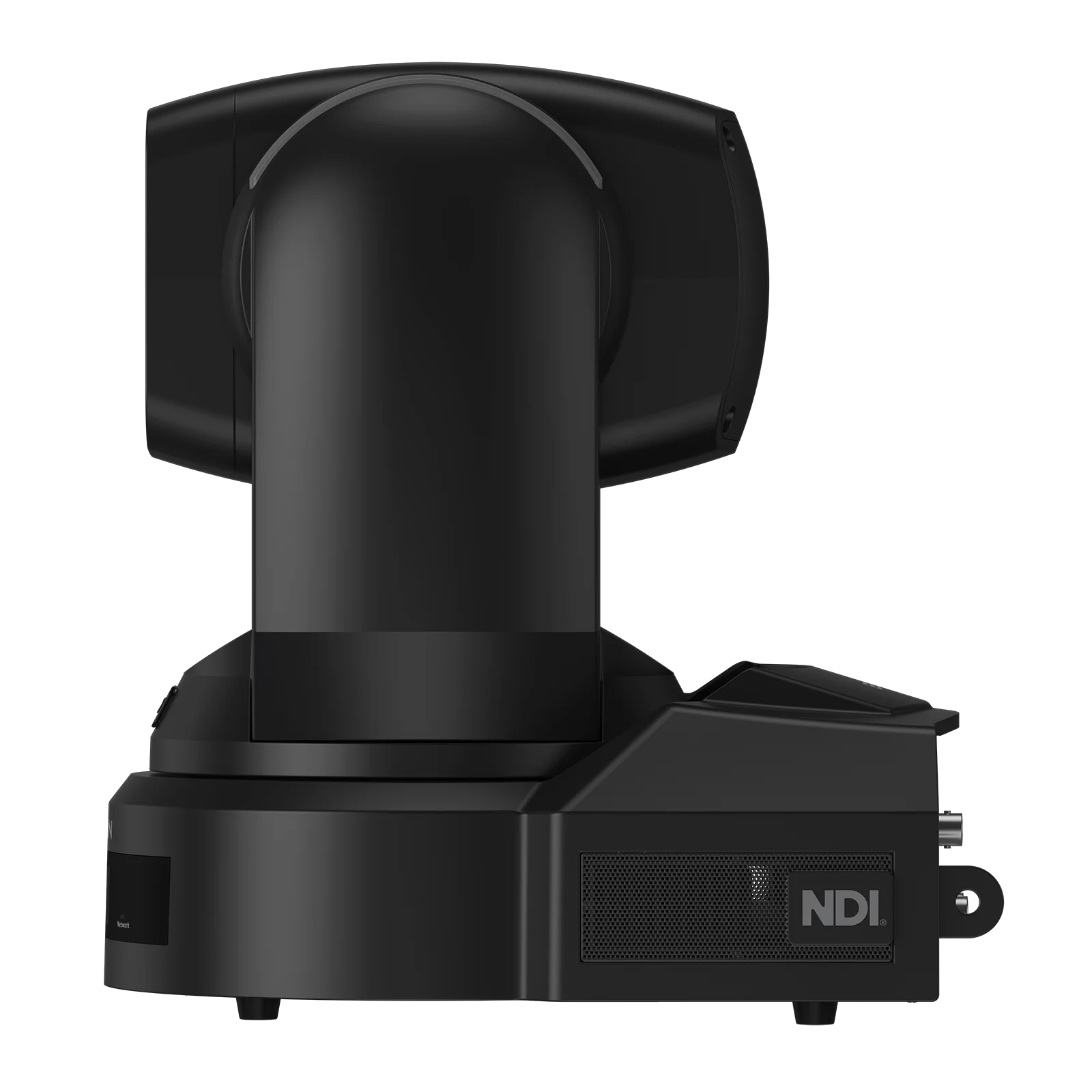

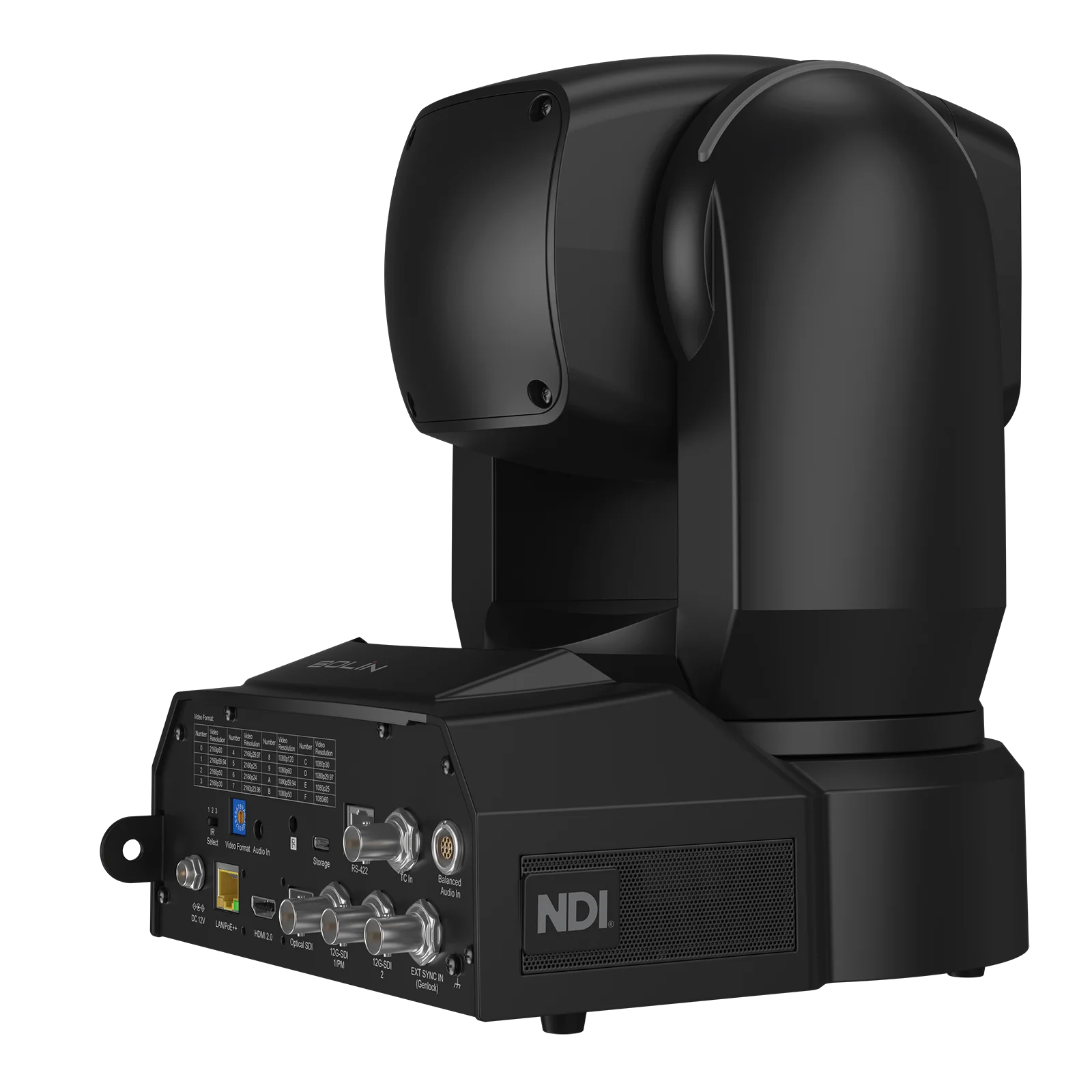

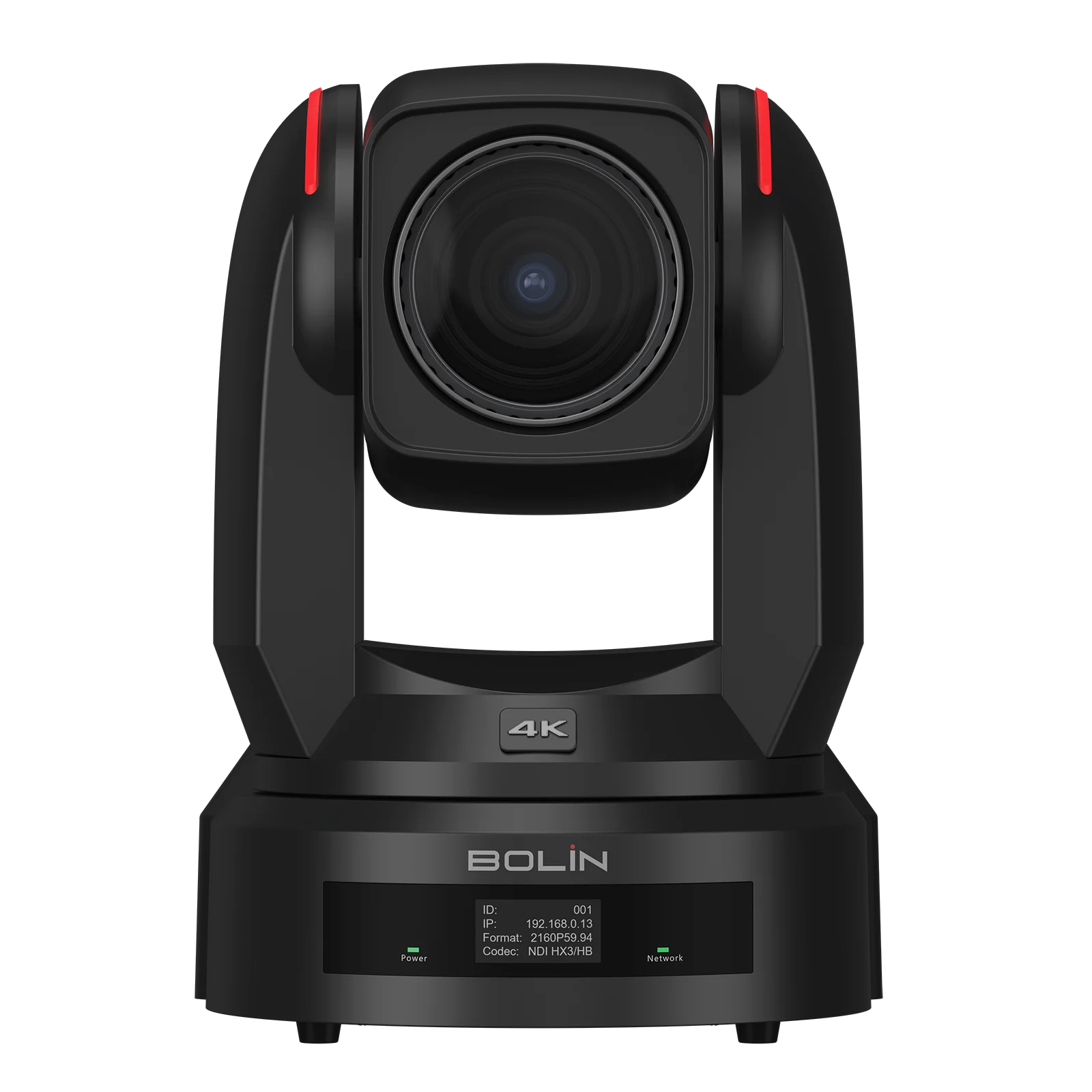

产品图示
规格参数
| 成像器件 | 1英寸 Sony 背照式 & 堆叠式图像传感器 |
| 有效像素 | 5000万像素 |
| 分辨率 | 3840x2160 |
| 镜头 | 20X |
| 数字变倍 | 16X |
| 水平视场角 | 71.28 ˚ (W) ~ 4.08 ˚ (T) |
| 垂直视场角 | 40.22 ˚ (W) ~ 2.16 ˚ (T) |
| 焦距 | f= 9.8mm (WIDE) to 196mm (TELE) |
| 最小物体距离 | 100 mm (Wide end), 200 mm (Tele end) |
| 光圈 | F/2.8-F4.5 |
| 最低照度 | 0.5Lux(F2.8, AGC ON) |
| 快门速度 | 1/25 sec to 1/100K sec |
| 聚焦 | Auto, One Push Focus, Manual |
| 白平衡 | Auto,Indoor,Outdoor, OPW,ATW, USER, SVL, Manual |
| 曝光 | Auto, Manual, Shutter /Iris priority |
| 特征 | 背光补偿,翻转,镜像,日/夜模式,对比度,效果,清晰度 |
| WDR | 支持 |
| ND滤镜 | Through、1/4、1/16、1/64 |
| 对比度 | 支持 |
| 色彩增益 | 支持 |
| 彩色色调 | 支持 |
| 色彩矩阵 | 支持 |
| Gamma | 支持 |
| Gamma 等级 | 支持 |
| 黑电平 | 支持 |
| 降噪 | 2D / 3D ( 0-100 ) |
| 信噪比 | ≥50db |
| 强光抑制 | 支持 |
| 图像翻转 | 支持 |
| 透雾 | 支持 |
| 日/夜模式 | 支持 |
| 背光补偿 | 支持 |
| AI人脸检测聚焦 | 支持 |
| AI人脸检测自动曝光 | 支持 |
| 场景样式 | 默认、清晰、明亮、柔和 |
| 聚焦区域 | 上、中、下、全部,默认 |
| 水平角度 | 水平: 340° (-170° to +170°); 变倍与转动速度自适应范围 0.05° 70°/S |
| 垂直角度 | 垂直: 210° (-30° to +180°); 转动速度自适应范围 0.05° ~ 70°/s |
| 速度比例 | 平移/俯仰速度与变焦范围成正比 |
| 预置位 | 255个预置位,速度70°/s,0~5级可调,精度:0.05° |
| 预置位记忆 | 预置位可以存储摄像机图像参数(背光补偿、白平衡、自动曝光、亮度、光圈、快门、增益、效果、降噪、 镜像、伽玛、曝光补偿、色相、对比度等)和PTZ位置 |
| 预置位冻结 | 支持, 开/关 |
| 云台轨迹 | 支持 4 个 |
| 巡航 | 支持 12 个 |
| 静音 | 符合 NC35 |
| 上电动作 | 支持 |
| FreeD | 支持,用于 AR/VR 摄像机跟踪的 FreeD 协议,通过 IP控制(通过固件升级) |
| 环境 | 室内 |
| HDMI 视频输出 | HDMI 2.0 Type A |
| 12G-SDI 1 视频输出 | 12G-SDI, SMPTE424M /SMPTE292M /SMPTE 296M / SMPTE 274M /SMPTE ST-2081 /SMPTE ST-2082标准, 75Ω BNC , SDI/PM 输出有OSD显示 |
| 12G-SDI 2 视频输出 | 12G-SDI, SMPTE424M /SMPTE292M /SMPTE 296M / SMPTE 274M /SMPTE ST-2081 /SMPTE ST-2082标准, 75Ω BNC x 1, |
| SDI 光纤输出 | 12G-SDI光纤输出 (不含光模块)。可拆卸插槽,连接器:双工LC(可选ST, LC或SMPTE)。光模块:单模1310nm DFB-LD发射器和PIN接收器 符合MSA SFP+ SFF-8402规范。 |
| 网络端口 | RJ45X1,标准 10M/100M/1000M Base-TX 以太网,用于 IP 控制/视频输出/音频输出/系统固件升级 |
| USB | USB3.0、Type C 接口,支持本地录制 |
| TC IN | 支持;BNC |
| 外部同步输入 | Genlock、BNC 连接器、BBS(黑场同步)、支持三电平同步 |
| 音频输入 | 3.5mm接口音频输入*1, Lemo BLN*1 |
| 音频输出 | 嵌入HDMI、SDI、光口SDI、IP输出和USB录制 |
| 音频信噪比 | ≥85dB |
| 音频失真+噪音 | ≤0.05% |
| 音频噪音(分贝平均值) | ≤-90dB |
| 存储 | 支持, Type-C ( 兼容USB MSC ) |
| Tally 灯 | 支持 |
| 系统升级 | 通过IP升级摄像机MCU、FPGA和编码器等程序 |
| 电源连接器类型 | 输入:DC 12V,用螺纹固定连接(类型-5.5mm×2.1mm外螺纹直流电源插头连接器和螺纹面板插座安装适配器)。输入:RJ45,PoE++(IEEE802.3bt) |
| 控制接口 | RJ45x1-RS422( 内部黑色且无指示灯), RJ45X1-IP 控制( 内部黄色且带指示灯), 红外遥控 |
| 控制协议 | 串口:VISCA, PELCO P/D, IP: VISCA Over IP, ONVIF, NDI, BOLIN API,CGI |
| HDMI视频格式 | 2160P60*、2160P59.94、2160P50,2160P30、2160P29.97、2160P25、2160P24、2160P23.98、1080P120、 1080P60、1080P59.94、1080P50、1080P30、1080P29.97、1080P25、1080P24、1080P23.98、 1080I60、1080I59.94、1080I50、720P60、720P50 |
| 色彩精度 | 12bit(HDMI), YUV4:2:2 |
| 色彩空间 | YUV、RGB |
| OSD菜单显示 | 支持 |
| 多格式输出 | IP 与 HDMI 信号可以不同格式进行输出。 |
| SDI视频格式 | 2160P60*、2160P59.94、2160P50,2160P30、2160P29.97、2160P25、2160P24、2160P23.98、 1080P60、1080P59.94、1080P50、1080P30、1080P29.97、1080P25、1080P24、1080P23.98、 1080I60、1080I59.94、1080I50、720P60、720P50 |
| 色彩精度 | 10bit(SDI),YCbCr, 4:2:2 |
| 色彩空间 | YUV |
| 标准 | SMPTE 292M ,SMPTE 296M (1.5Gb/s), SMPTE 424M, SMPTE 274M,SMPTE 425-A (3Gb/s), SMPTE 2081(6Gb/s), SMPTE 2082 1(12Gb/s) 标准 / 75 Ω (BNC x 1), 支持 SMPTE352 SDI 元数据 |
| 真双输出 | HDMI / SDI可以输出不同分辨率(帧率同步) |
| OSD菜单显示 | 支持 |
| USB接口 | USB3.0,Type C |
| 带宽 | 5Gbps+ (支持4K@60fps等规格录制) |
| 编码格式 | H.264 / H.265 (和IP视频绑定设置) |
| 码率 | 1080P60: 10-20 Mbps, 4K60: 30-50 Mbps(和IP视频绑定码率) |
| USB录制视频格式 | MP4 |
| 存储介质 | SSD |
| 文件格式 | exFAT; SDXC: 32GB to 2TB, exFAT; SDUC: 2TB to 128TB。仅 exFAT 格式支持分段视频存储 |
| 兼容协议 | USB MSC |
| 视频编码 | H.264/H.265 by FPGA, NDI High Bandwidth; NDI HX3 |
| IP分辨率/帧率 | 主码流:4K @帧率 1-60,1080P@帧率 1-120, 1080i 帧率:50-60 辅码流:720P,704x576,640x480,640x360,576x480,352*288,320x240,320x180 帧率:1-60 |
| 真双输出 | IP、HDMI、SDI信号可设置不同格式 |
| IP协议 | TCP/IP, ICMP, ARP, RTP, UDP, HTTP, HTTPS, DNS, DHCP, FTP, NTP, TC |
| 应用协议 | RTP, RTSP(S), RTMP,RTMPS, SRT, NDI HB / HX(HX3) |
| 多码流 | 2 码流 |
| 音频压缩 | AAC-LC音频编码(音视频同步) |
| 音视频同步 | 出厂校准音视频延迟低于 1 帧,可在网页界面中手动调节音频延迟。 |
| OSD | 自定义 OSD |
| 控制协议 | ONVIF2.4, VISCA Over IP , NDI, Bolin API 2.0, CGI |
| 带宽 | NDI HB: 250Mbps;NDI HX3: 110Mbps |
| 延迟 | NDI 认证, <100ms |
| 浏览器兼容 | 跨浏览器兼容性-HTML5 支持 Microsoft Edge、Google Chrome、Firefox 和 Safari |
| 工作温度 | -10℃ to 50℃ |
| 工作湿度 | 适合≤80% |
| 电源输入 | DC12V,PoE++(兼容IEEE802.3bt,类型4 Class8) |
| 功率 | 最大功率:43W(满载运行) |
| 安装方法 | 正装/吊装 |
| 安装 | 天花板安装、墙壁安装、三脚架 |
| 提手 | 内置便携式提手 |
| 三脚架螺孔尺寸 | 1x1/4"安装孔 |
| 机身颜色 | 黑色 |
| 摄像机 | 200.3*270.4*252.7mm(W*H*D)(带脚垫) |
| 净重 | 4.45kg |
订单信息
使用订购信息订购摄像机和配件。
| 型号 | 描述 | 备注 |
|---|---|---|
| R9-L420N | 4K60, 20X | 摄像机 |
| VCC-RC-2 | 红外遥控器 | 标配 |
| P12-4L | DC 12V 4A电源适配器 | 标配 |
| VCC-CC45RS | RJ45转RS422/485转换线(摄像机使用) | 标配 |
| 摄像机袋子 | 标配 | |
| 安全绳 | 标配 | |
| 快速操作手册 | 标配 | |
| EG40N | NDI解码器(HDMI/SDI输出) | 配件-选购 |
| BLA-10 | 平衡音频转接线,带LEMO接口,10针Mini至XLR L/R输入/输出 | 配件-选购 |
| B-OSM-12 | SFP 光纤模块收发器(12G-SDI ) | 配件-选购 |
| C-WM3B | 大型壁挂式支架(黑色) | 配件-选购 |
| C-WM3BW | 大型壁挂式支架(白色) | 配件-选购 |
| C-WM3B-CV | 支架盖_适用于大型壁挂式支架(黑色) | 配件-选购 |
| C-WM3W-CV | 支架盖_适用于大型壁挂式支架(白色) | 配件-选购 |
| C-WPLB | 壁装板(黑色) | 配件-选购 |
| C-PMSB | 用于云台摄像机吊顶/硬面天花板的悬挂式安装(黑色) | 配件-选购 |
| BL-CM-01 | 吊装支架(黑色) | 配件-选购 |
| BL-PP97 | 97W POE供电器 | 配件-选购 |
